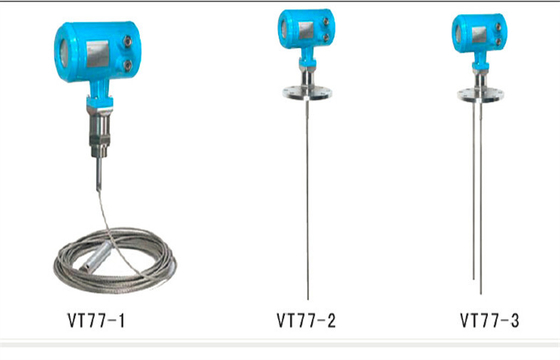

स्टेनलेस स्टील 316L के औद्योगिक केबल प्रकार रडार स्तर ट्रांसमीटर

316l स्टेनलेस स्टील के औद्योगिक केबल प्रकार रडार तर ट्रांसमीटर

त्वरित विवरण:

• -80ºC ऑपरेटिंग तापमान को 40ºC
• 100% स्टेनलेस स्टील 316L अलगाव।
• दबाव पर्वतमाला और विद्युत outputs की विस्तृत विविधता
• कम लागत और कॉम्पैक्ट पैकेज
• कठोर और मजबूत निर्माण के साथ स्टेनलेस स्टील।
• सुरक्षा टोपी के साथ एक छोटा सा छेद
• अति सुंदर सीलिंग प्रौद्योगिकी
• वेंट नली के साथ एक पनरोक केबल
• 0.25%, 0.50% सटीकता

वर्णन:

VT77 श्रृंखला गाइडेड लहर रडार समय यात्रा के सिद्धांत पर आधारित साधन को मापने है, रडार तरंगों, प्रकाश की गति पर यात्रा समय चल रहा हो सकता है के माध्यम से इलेक्ट्रॉनिक घटकों में तर संकेतों में कनवर्ट किया जाता है। एक उच्च आवृत्ति पल्स जांच और केबल या लोहे की छड़ की जांच के साथ प्रचार-प्रसार, जब भौतिक सतह पल्स मिलता है वापस प्राप्त करने और दूरी संकेत के भीतर रिसीवर यंत्र द्वारा एक सिग्नल में परिलक्षित है।

इनपुट

परिलक्षित आवेग सिग्नल proble सर्किट के नापने का यंत्र के साथ प्रेषित है। माइक्रोवेव प्रोसेसर इस सिग्नल संसाधित करता है, और सामग्री की सतह से माइक्रोवेव आवेग की लहर गूंज को पहचानता है। सही लहर गूंज सिग्नल बुद्धिमान softwave द्वारा मान्यता प्राप्त है सामग्री D की सतह से दूरी का आवेग टी: उड़ान समय के लिए आनुपातिक है

D = ग × टी/2

C प्रकाश का वेग है।

खाली टैंक की दूरी के रूप में E जाना जाता है, तो

L = ई-D

आउटपुट

खाली टैंक ऊंचाई E (शून्य बिंदु) inputting द्वारा, पूरा टैंक ऊंचाई (पूर्ण रेंज को मापने) और कुछ अनुप्रयोग पैरामीटर सेट कर रहे हैं। अनुप्रयोग के मापदंडों के साथ, ट्रांसमीटर स्वतः ही मापने वातावरण करने के लिए, उत्पादन 4-20mA इसी अनुकूल होगा।

मापने दूरी

निम्न तालिका माध्यमों और मापने दूरी के बीच संबंध को इंगित करता है

अनुप्रयोगों:

अन्न बिन के लिए इस्तेमाल किया, तेल / ईंधन/पानी/पाउडर टैंक, तरल

निर्दिष्टीकरण:

प्रतिस्पर्धात्मक लाभ:

1. प्रतिस्पर्धी मूल्य की पेशकश
2. विशेष समय देरी विधि
3. स्थिर और सटीक माप बहुत ही कम समय में
