इंटीग्रल या दूरदराज के बढ़ते के साथ Rosemount विद्युतचुंबकीय निवेशन फ्लो मीटर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| रंग: | Polyurethane | आउटपुट सिग्नल: | 4-20 mA |
|---|---|---|---|
| ब्रांड: | Rosemount | मानक आवास: | कम तांबा aluminumType 4X और आईईसी 60,529 IP66 |
| वैकल्पिक आवास: | 316 / 316L unpainted, विकल्प कोड एसएच प्रकार 4X और आईईसी 60,529 IP66 | आवरण गैसकेट: | Buna-N |
| हाई लाइट: | विद्युत चुंबकीय प्रवाहमापी,फ्लो मीटर तरल |
||
इंटीग्रल या दूरदराज के बढ़ते के साथ Rosemount विद्युतचुंबकीय निवेशन फ्लो मीटर
त्वरित विस्तार से:
• अभिन्न माउंट ट्रांसमीटर प्रतिष्ठानों के लिए आदर्श
• हार्ट / एनालॉग, फाउंडेशन क्षेत्र बस , या PROFIBUS पीए क्षेत्र बस उत्पादन उपलब्ध
• उन्नत निदान उपलब्ध
• ऑप्टिकल स्विच एलओआई
• वैकल्पिक डि / DO उपलब्ध (हार्ट केवल)
विवरण:
स्थापना की प्रक्रिया
Rosemount 8732 स्थापना विस्तृत यांत्रिक और बिजली दोनों शामिल
स्थापना की प्रक्रिया।
ट्रांसमीटर माउंट
रिमोट घुड़सवार ट्रांसमीटरों में दो इंच तक एक पाइप पर रखा जा सकता है
व्यास या एक फ्लैट सतह के खिलाफ।
पाइप बढ़ते
एक पाइप पर ट्रांसमीटर माउंट करने के लिए:
1. बढ़ते हार्डवेयर का उपयोग कर पाइप के बढ़ते ब्रैकेट संलग्न।
2. बढ़ते शिकंजा का उपयोग करते हुए बढ़ते ब्रैकेट करने के लिए 8732 संलग्न।
सतह आरूढ़
ट्रांसमीटर माउंट सतह के लिए:
1. बढ़ते शिकंजा का उपयोग करते हुए बढ़ते स्थान के लिए 8732 संलग्न।
दूरदराज के ट्रांसमीटर माउंट करने के लिए अभिन्न पर्वत से कन्वर्ट करने के लिए परामर्श
मैनुअल अनुपूरक: इंटीग्रल माउंट रिमोट माउंट रूपांतरण करने के लिए
सेंसर कनेक्शन
इस अनुभाग में शारीरिक रूप से ट्रांसमीटर स्थापित करने के लिए आवश्यक कदम को शामिल किया गया
तारों और अंशांकन भी शामिल है।
Rosemount सेंसर
उल्लेख करने के लिए एक गैर-Rosemount सेंसर करने के लिए ट्रांसमीटर कनेक्ट करने के लिए
"यूनिवर्सल सेंसर तारों चित्र" पर में उपयुक्त तारों आरेख
पेज ई-1। साथ प्रयोग किया जाए सूचीबद्ध अंशांकन प्रक्रिया की आवश्यकता नहीं है
Rosemount सेंसर।

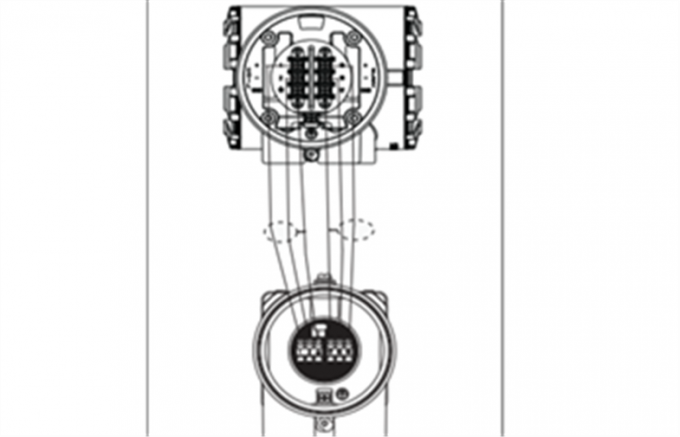

सेंसर तारों करने के लिए ट्रांसमीटर
चित्रा 2-16 के रूप में दिखाया निकला हुआ किनारा और वेफर सेंसर दो नाली बंदरगाहों है।
या तो एक कुंडल ड्राइव और इलेक्ट्रोड दोनों केबलों के लिए इस्तेमाल किया जा सकता है। का प्रयोग करें
अप्रयुक्त नाली बंदरगाह सील करने के लिए प्रदान की जाती है कि स्टेनलेस स्टील प्लग। उपयोग
स्थापना के लिए उपयुक्त PTFE टेप या धागे सीलेंट सील जब
नाली।
कुंडली ड्राइव और इलेक्ट्रोड केबल के लिए चलाए जा रहे एक ही समर्पित नाली है
एक सेंसर और एक रिमोट ट्रांसमीटर के बीच की जरूरत है। से बंडल केबल
एक भी नाली में कई चुंबकीय फ्लो मीटर s बनाने की संभावना है
अपने सिस्टम में हस्तक्षेप और शोर समस्या। प्रति तारों के एक सेट का उपयोग
नाली रन। उचित नाली स्थापना आरेख के लिए चित्रा 2-16 देखें और
की सिफारिश की केबल के लिए तालिका 2-3। अभिन्न अंग है और दूरदराज के तारों चित्र के लिए
2-19 चित्रा को देखें।
आवेदन:
Rosemount 8732 ट्रांसमीटर - इंटीग्रल माउंट डिजाइन, बैकलिट डिस्प्ले, और विस्फोट के सबूत आवास। HART®, फाउंडेशन ™ क्षेत्र बस , या PROFIBUS पीए, डिवाइस निदान, और स्मार्ट ™ मीटर सत्यापन के साथ उपलब्ध विश्वसनीयता और प्रदर्शन में सुधार करने के लिए
विनिर्देशों:
बिजली की खपत | 10 वाट अधिकतम |
स्विच-पर वर्तमान | एसी: अधिकतम 26 ए (<5 एमएस) 250 Vac पर डीसी: अधिकतम 30 ए (<5 एमएस) 42 ग्राम रक्षा समिति में |
परिवेश तापमान सीमा | परिचालन -58 165 डिग्री फेरनहाइट करने के लिए स्थानीय ऑपरेटर इंटरफेस के बिना (-50 से 74 डिग्री सेल्सियस तक) 13 स्थानीय ऑपरेटर इंटरफेस के साथ 149 डिग्री फेरनहाइट (-25 से 65 डिग्री सेल्सियस) के लिए भंडारण -40 185 डिग्री फेरनहाइट (-40 से 85 डिग्री सेल्सियस) स्थानीय ऑपरेटर इंटरफेस के साथ -22 176 डिग्री फेरनहाइट (-30 से 80 डिग्री सेल्सियस) |
आर्द्रता सीमाएं | 0-100% आरएच 150 डिग्री फेरनहाइट (65 डिग्री सेल्सियस) के लिए |
संलग्नक रेटिंग | NEMA 4X सीएसए प्रकार 4X, आईईसी 60529, IP66 (ट्रांसमीटर) |
क्षणिक संरक्षण रेटिंग | 8732E एन के अनुरूप है कि क्षणिक संरक्षण में बनाया गया है 61000-4- फट धाराओं के लिए 4 और वृद्धि धाराओं के लिए 61000-4-5। CE के लिए ट्रांसमीटर का परीक्षण आईईसी के साथ अनुरूप है 2 केवी पर निर्भर है जो 611,185-2.2000 कक्षा 3 और 2 के.ए. सुरक्षा पर निर्भर है। |
सूचना:
पर्यावरण संबंधी बातें
, अधिकतम ट्रांसमीटर जीवन को सुनिश्चित तापमान चरम और कंपन से बचने के लिए। विशिष्ट समस्या क्षेत्रों में शामिल हैं:
साथ अभिन्न घुड़सवार ट्रांसमीटरों के साथ • उच्च कंपन लाइनों
• सीधे धूप में गर्म जलवायु प्रतिष्ठानों
• ठंडी जलवायु में आउटडोर प्रतिष्ठानों
रिमोट घुड़सवार ट्रांसमीटरों एक कठोर वातावरण से इलेक्ट्रॉनिक्स की रक्षा और विन्यास या सेवा के लिए आसान पहुँच प्रदान करने के लिए नियंत्रण कक्ष में स्थापित किया जा सकता है।
एक उपयुक्त शक्ति के स्रोत के लिए उपयोग होना चाहिए ताकि Rosemount 8732 ट्रांसमीटरों बाहरी शक्ति की आवश्यकता होती है।
