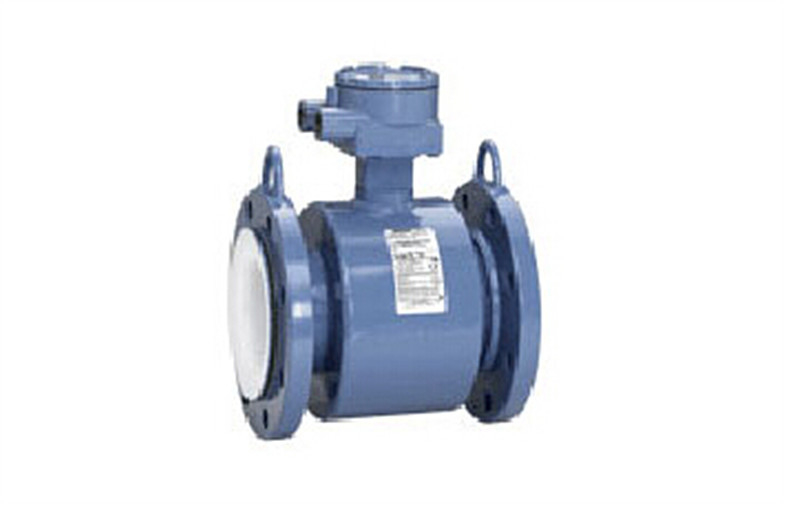

प्रवाहकीय तरल पदार्थ और slurries के लिए Rosemount 8705 निकला हुआ किनारा Flowtube सेंसर निकला हुआ किनारा flowtube सेंसर

त्वरित विस्तार से:

1. Rosemount द्वारा निर्मित
2. निकला हुआ किनारा शैली
3. 0.25% मानक सटीकता; 0.15% उच्च सटीकता के विकल्प उपलब्ध
4. साढ़े 36 इंच उपलब्ध आकार करने के लिए
5. स्पंदित डीसी का तार ड्राइव शक्ति
6. मानक प्रक्रिया डिजाइन

विवरण:

Rosemount 8705 flanged सेंसर स्टेनलेस और कार्बन स्टील से निर्मित है और नमी और अन्य contaminants के खिलाफ की रक्षा करता है कि एक भली भांति बंद सील प्रदान करने के लिए वेल्डेड रहे हैं। सील आवास के सबसे प्रतिकूल वातावरण से सभी आंतरिक घटकों और तारों की रक्षा के द्वारा अधिकतम सेंसर विश्वसनीयता सुनिश्चित करता है। सभी Rosemount magmeter सिस्टम स्वचालित प्रक्रिया के वातावरण में बदलाव के लिए क्षतिपूर्ति करने के लिए zeroing निरंतर प्रदान करता है कि स्पंदित डीसी प्रौद्योगिकी का उपयोग करें; विशेष रूप से पात्रों के साथ निम्नलिखित:

1. सभी वेल्डेड सेंसर आवास सख्त से सख्त वातावरण में विश्वसनीयता सुनिश्चित
2. आकार, अस्तर सामग्री और इलेक्ट्रोड सामग्री की व्यापक रेंज 900mm करने के लिए 15 मिमी से पाइप व्यास के लिए लागू अपने चुंबकीय प्रवाहमापी की जरूरत है सभी को पूरा करने के।
3. आईएसओ लंबाई रखना।
4. सेंसर स्थापना की आवश्यकता: नदी के ऊपर और 2 डी बहाव के पाइप से सीधे 5D।
5. शुद्धता: स्टैंडर्ड के लिए 0.25% और उच्च सटीकता विकल्प के लिए 0.15%।
6. सेवा: प्रवाहकीय तरल पदार्थ और slurries।
7. ट्रांसमीटर चयन: 8732E और 8712E के साथ परस्पर विनिमय।
8. ऊपरी सीमा सीमा: 12M / एस।
9. तापमान सीमा: परिवेश और मैक्स के लिए -34 से 65 डिग्री सेल्सियस। प्रक्रिया रेंज PTFE और पीएफए ​​की परत के साथ -29 177 डिग्री सेल्सियस है।
10. शारीरिक विशिष्टता:

• सेंसर और flanges के लिए 304SST या 316SST, आवास और polyurethane रंग के लिए पूरी तरह से वेल्डेड सामग्री: गैर-गीला सामग्री।
• गीला सामग्री: पीएफए, PTFE, ETFE, polyurethane, Neoprene, Linatex अस्तर और 316L एसएसटी, निकल मिश्र धातु 276 (uns N10276), टैंटलम, 80% प्लैटिनम 20% Iridium, इलेक्ट्रोड के लिए टाइटेनियम।
• विद्युत कनेक्शन: 8 नंबर पेंच टर्मिनलों के साथ दो 1 / 2-14 एनपीटी कनेक्शन बिजली के तारों के लिए टर्मिनल बाड़े में प्रदान की जाती हैं।

आवेदन:

विनिर्देशों:

चरण 1: फ्लो सेंसर प्रकार टाइप आवेदन टिप्पणी शुद्धता का ऑप्शन रेखा आकार कुंडल ड्राइव शक्ति 8705 मानक प्रक्रिया डिजाइन 0.25% मानक उच्च 0.15% 15-900 मिमी 0.5-36 इंच स्पंदित डीसी 8711 कॉम्पैक्ट हल्के वजन 0.25% मानक उच्च 0.15% 4-200 मिमी 0.15-8 इंच स्पंदित डीसी 8721 खाद्य और पेय और जीवन विज्ञान, 3-ए और EHEDG के लिए उपयुक्त 0.5% मानक उच्च 0.25% 15-100 मिमी 0.5-4 इंच स्पंदित डीसी 8707 पी एंड पी में सर्वश्रेष्ठ, एम एंड एम के घोल बहती है, और शोर अनुप्रयोगों 0.5% मानक उच्च 0.25% 80-900 मिमी 3-36 इंच उच्च सिग्नल स्पंदित डीसी चरण 2: लाइनर सामग्री के चयन लाइनर नोट्स अस्थायी सीमाएं टाइप करें और रेखा आकार पीएफए श्रेष्ठ फ्लोरो रसायन और घर्षण के लिए उत्कृष्ट प्रतिरोध। किसी भी आवेदन के लिए उपयुक्त है। -20 350 डिग्री फेरनहाइट (-29 को 177 डिग्री सेल्सियस निकला हुआ किनारा 15-350 मिमी 0.5-14 इंच वफ़र 4-8 मिमी 0.15-0.3 इंच PTFE बेहतर फ्लोरो पीएफए ​​की तुलना में अधिक लागत प्रभावी। उत्कृष्ट रासायनिक प्रतिरोध, लेकिन पीएफए ​​की तुलना में कम घर्षण प्रतिरोध। -20 350 डिग्री फेरनहाइट (-29 को 177 डिग्री सेल्सियस निकला हुआ किनारा 15-900 मिमी 0.5-36 इंच वफ़र 15-200 मिमी 0.5-8 इंच ETFE अच्छा फ्लोरो इसी प्रकार के रासायनिक और PTFE करने के घर्षण प्रतिरोध, लेकिन एक कम Maxium तापमान एक अधिक महंगा है। -20 300 डिग्री फेरनहाइट (-29 डिग्री सेल्सियस से 149) निकला हुआ किनारा 15-400 मिमी 0.5-16 इंच वफ़र 15-200 मिमी 0.5-8 इंच Polyurethane आम तौर पर पानी (कोई रसायन) साफ करने के लिए आवेदन किया। छोटे कणों के साथ slurries के लिए घर्षण प्रतिरोधी। 0 140 डिग्री फेरनहाइट (-18 से 60 डिग्री सेल्सियस) निकला हुआ किनारा 15-900 मिमी 0.5-36 इंच Neoprene आम तौर पर पानी और समुद्र के पानी के लिए आवेदन किया। छोटे कणों के साथ slurries के लिए घर्षण प्रतिरोधी। 0 185 डिग्री फेरनहाइट (-18 से 85 डिग्री सेल्सियस) निकला हुआ किनारा 80-1800 मिमी * 1.5-72 इंच चरण 3: इलेक्ट्रोड का प्रकार और सामग्री के चयन इलेक्ट्रोड प्रकार आवेदन टिप्पणी बटन स्टैंडर्ड इलेक्ट्रोड डिजाइन। घर्षण एक चिंता का विषय है, खासकर जहां सबसे अनुप्रयोगों के लिए प्रयोग करें। ठीक से सेंसर नौकरशाही का आकार घटाने से सुधार किया जा सकता है, जो कोटिंग करने के लिए उचित प्रतिरोध किया है। बुलेट नाक कोटिंग एक चिंता का विषय है और कोई ठोस मौजूद हैं, जहां का प्रयोग करें। कणों इलेक्ट्रोड पर बढ़ा प्रक्रिया शोर में परिणाम देगा के रूप में बुलेट-नाक इलेक्ट्रोड घर्षण या गारा अनुप्रयोगों में इस्तेमाल नहीं किया जाना चाहिए। सामग्री इलेक्ट्रोड आवेदन टिप्पणी 316L एसएसटी स्टैंडर्ड सामग्री इलेक्ट्रोड। सबसे कम एकाग्रता पानी आधारित अनुप्रयोगों के साथ संगत। उच्च एकाग्रता एसिड अनुप्रयोगों में स्टेनलेस प्रयोग से बचें। निकल मिश्र धातु 276 एसएसटी स्वीकार्य नहीं है, जहां उच्च एकाग्रता एसिड के लिए माध्यम में प्रयोग करें। जैसे समुद्र के पानी के रूप में उच्च क्लोराइड सांद्रता के साथ आवेदन पत्र में प्रयोग करें। प्लैटिनम (80% प्लेटिनम, 20% इरिडियम) लुगदी और कागज उद्योग में पाया शराब अनुप्रयोगों के लिए आदर्श है। इसके अलावा लगभग एक संयंत्र में हर आवेदन को कवर करने के लिए एक अतिरिक्त इलेक्ट्रोड विकल्प के रूप में आदर्श। लगभग हर प्रक्रिया तरल पदार्थ के साथ संगत। टैंटलम ऐसे हाइड्रोक्लोरिक और Hydrofluoric एसिड के रूप में उच्च एकाग्रता एसिड प्रवाह के लिए आदर्श है। टाइटेनियम जैसे सोडियम और पोटेशियम hydroxides के रूप में उच्च एकाग्रता कास्टिक (आधार) अनुप्रयोगों के लिए आदर्श। चरण 4: ट्रांसमीटर चुनाव टाइप नोट्स शुद्धता का ऑप्शन बिजली की आपूर्ति यूजर इंटरफेस आउटपुट प्रोटोकॉल एलओआई 8732 इंटीग्रल या दूरदराज के बढ़ते 0.25% एसटीडी उच्च 0.15% ग्लोबल एसी / डीसी HART®, फाउंडेशन ™ क्षेत्र बस ऑप्टिकल स्विच एलओआई या प्रदर्शन ही 8712 रिमोट दीवार 0.25% एसटीडी उच्च 0.15% ग्लोबल एसी / डीसी हार्ट समर्पित बटन एलओआई 8712 उच्च संकेत रिमोट दीवार। केवल 8707 flowtube के साथ संगत 0.5% एसटीडी 0.25% 115V एसी हार्ट समर्पित बटन एलओआई चरण 5: निदान और सुविधाओं को बढ़ाया टाइप नोट्स उपलब्धता स्टैंडर्ड निदान ट्रांसमीटर हार्डवेयर गलती; ट्रांसमीटर सॉफ्टवेयर गलती; सेंसर का तार गलती; खाली पाइप हर ई सीरीज ट्रांसमीटर के साथ डी 1 उच्च सटीकता के विकल्प (0.15%) 8732 और 8712 कुल्हाड़ी बढ़ी डि / DO क्षमता 8732 और 8712 हार्ट / एफएफ डीए 1 / D01 निदान सूट भी शामिल: जमीन और तारों गलती का पता लगाने, उच्च प्रक्रिया शोर का पता लगाने। 8732 और 8712 DA2 / D02 डायग्नोस्टिक सूट भी शामिल है: 8714i आंतरिक मीटर सत्यापन 8732 और 8712

प्रतिस्पर्धात्मक लाभ:

8700 चुंबकीय फ्लो मीटर सिस्टम किसी भी प्रवाहकीय तरल पदार्थ पैमाइश के लिए आदर्श है कि obstructionless प्रवाह माप प्रदान करते हैं। निर्माण सामग्री की एक विस्तृत पसंद अक्सर अन्य उपकरणों के साथ मापने के लिए मुश्किल माना रेशेदार slurries के लिए उच्च संक्षारक तरल पदार्थ से, लगभग सभी अनुप्रयोगों के साथ अनुकूलता प्रदान करता है। Rosemount चुंबकीय फ्लो मीटर s घनत्व, तापमान, दबाव, और चिपचिपाहट परिवर्तन से लगभग अप्रभावित एक पैकेज में प्रवाह को मापने का लाभ प्रदान करते हैं।
