जलमग्न इंटरफेस के लिए उद्योग 5300 सीरीज Rosemount स्तर ट्रांसमीटर

तरल पदार्थ या जलमग्न इंटरफेस, इंटरफ़ेस तरल पदार्थ, ठोस स्तर के लिए 5300 सीरीज Rosemount स्तर ट्रांसमीटर

त्वरित विस्तार से:

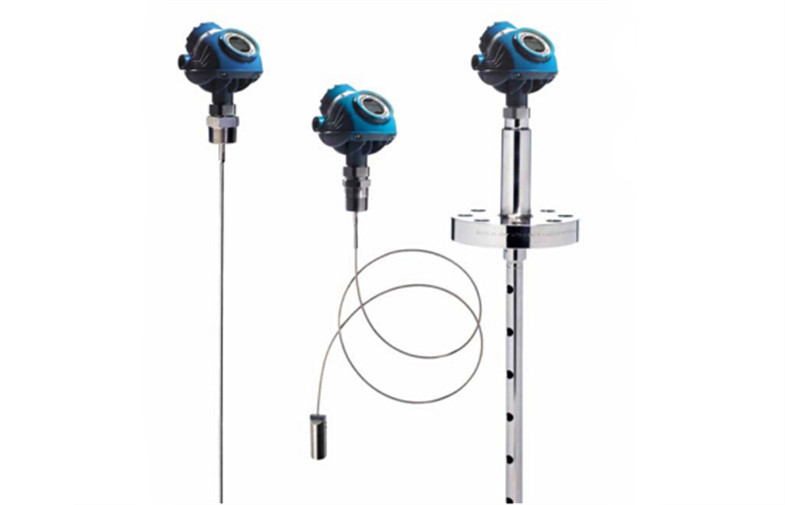

· 5301 तरल पदार्थ या जलमग्न इंटरफेस के स्तर के लिए

· 5302 के स्तर पर और इंटरफ़ेस तरल पदार्थ के लिए

· 5303 ठोस स्तर के लिए

· समय डोमेन reflectometry (टीडीआर) मापन सिद्धांत

· एसएसटी, Monel, Hastelloy या PTFE से ढके एसएसटी जांच सामग्री

आरोपित हार्ट या क्षेत्र बस संचार उत्पादन के साथ · 4-20mA

· ऊपर 752 ° F प्रक्रिया के तापमान को

· 100 डिग्री फेरनहाइट पर 5000 साई (345 बार) प्रक्रिया दबाव अप

· आंतरिक सुरक्षा या विस्फोट / Flameproof पूर्व स्वीकृति

विवरण:

Rosemount 5300 सीरीज स्तर ट्रांसमीटर तरल पदार्थ, slurries और ठोस पर चुनौतीपूर्ण स्तर और इंटरफ़ेस माप के लिए हमारे प्रीमियम 2 तार निर्देशित लहर राडार है. बेहतर विश्वसनीयता, राज्य के अत्याधुनिक सुरक्षा सुविधाओं, सरल हैंडलिंग, और असीमित कनेक्टिविटी - Rosemount 5300 सीरीज स्तर ट्रांसमीटर आप एक सबसे अच्छा में वर्ग प्रक्रिया रडार से उम्मीद होती है बचाता है.

गाइडेड वेव रडार कई लाभ प्रदान करता है कि एक निरंतर स्तर माप तकनीक है. यह तापमान, दबाव, और भाप गैस के मिश्रण से लगभग अप्रभावित है. यह नहीं चलती भागों है और इसलिए कम या कोई रखरखाव की आवश्यकता है. यह सहित लेकिन घनत्व और चिपचिपापन परिवर्तन तक ही सीमित नहीं, सीधे स्तर उपायों और सबसे द्रव गुण परिवर्तन से इसलिए अप्रभावित है.

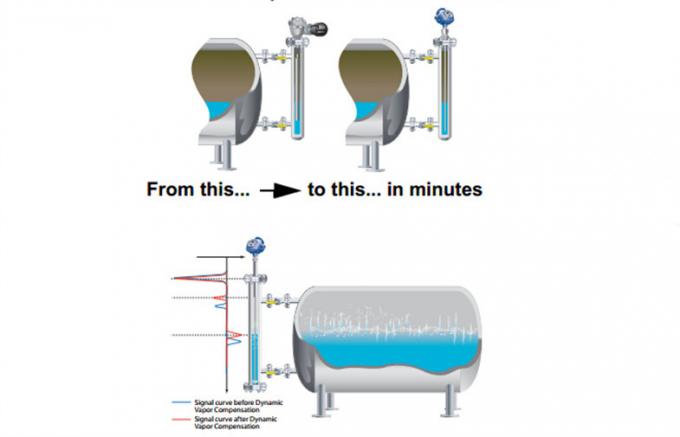

Rosemount 5300 सीरीज स्तर ट्रांसमीटर समय डोमेन reflectometry (टीडीआर) प्रौद्योगिकी पर आधारित है. कम बिजली की नैनो दूसरा माइक्रोवेव दालों प्रक्रिया मीडिया में डूबे हुए एक जांच नीचे निर्देशित कर रहे हैं. एक रडार नाड़ी एक अलग ढांकता हुआ निरंतर साथ एक मीडिया तक पहुँच जाता है, ऊर्जा का हिस्सा ट्रांसमीटर को परिलक्षित होता है. प्रेषित और परिलक्षित पल्स कुल स्तर या इंटरफेस स्तर गणना की है, जिसमें से एक दूरी में बदल जाता है के बीच समय का अंतर है.

Rosemount 5300 सीरीज स्तर ट्रांसमीटर ट्रांसमीटर और रिसीवर के बीच सिग्नल ट्रांसमिशन के लिए एक तेजी से स्विच है जो डीएसटी, साथ बढ़त को काटने के प्रदर्शन बचाता है. Rosemount 5300 सीरीज स्तर ट्रांसमीटर अन्य निर्देशित लहर रडार ट्रांसमीटरों की तुलना में एक दो बार पांच को मजबूत प्राप्त संकेत में यह परिणाम है जो संकेत घाटा, कम से कम. यह एक बेहतर संकेत करने वाली शोर अनुपात और परेशान कारकों को संभालने के लिए एक वृद्धि की क्षमता में यह परिणाम है. यह भी एक भी नेतृत्व की जांच के साथ, लंबे समय मापने पर्वतमाला में सक्षम बनाता है (अप करने के लिए 164 फीट (50 मीटर)) और कम चिंतनशील मीडिया पर माप (1.4 से dielectrics).

Rosemount 5300 सीरीज स्तर ट्रांसमीटर केबल कनेक्शन से इलेक्ट्रॉनिक्स अलग करने के लिए एक दोहरी कम्पार्टमेंट सिर है. आसान करने के लिए उपयोग और मजबूत केबल टर्मिनलों और एक वैकल्पिक आसान करने के लिए पढ़ने के लिए प्रदर्शन, Rosemount 5300 सीरीज स्तर ट्रांसमीटर सिर 360 डिग्री घुमाया और टैंक सेवा में है, जबकि हटाने योग्य है किया जा सकता हैं. सिर और जांच के बीच कोई मेल खाता है. इस सब के सब कम लागत और वृद्धि की सुरक्षा के लिए कहते हैं.

जांच भी अत्यधिक दबाव और तापमान को संभालने के लिए विकल्पों के साथ, विभिन्न शैलियों और सामग्री में उपलब्ध हैं. अपने उपयोगकर्ता के अनुकूल इंटरफेस के साथ Rosemount रडार मास्टर ™ परम सेटअप और समस्या निवारण सॉफ्टवेयर है. सबसे अच्छा बहु चर ™ ट्रांसमीटर (वही 2 तार इकाई से दोनों स्तर और इंटरफेस), सर्वश्रेष्ठ स्थापना प्रथाओं, और हार्ट के लिए उन्नत निदान के साथ सबसे अच्छा क्षेत्र खुफिया ® और नींव ™ देने से Rosemount 5300 सीरीज स्तर ट्रांसमीटर शक्तियों PlantWeb वास्तुकला क्षेत्र बस . इस वृद्धि की प्रक्रिया उपलब्धता के लिए सक्रिय रखरखाव में सक्षम बनाता है.

Rosemount 5300 सीरीज स्तर ट्रांसमीटर बिजली की आपूर्ति और संचार दोनों के लिए एक ही दो तारों का उपयोग करता है. माप डेटा एक आरोपित डिजिटल हार्ट ® संकेत या नींव ™ क्षेत्र बस संकेत के साथ एक एनालॉग 4-20 मा संकेत के रूप में फैलता है. हार्ट ® संकेत एक multidrop मोड में इस्तेमाल किया जा सकता है. वैकल्पिक हार्ट ® त्रिकोणीय पाश करने के लिए डिजिटल हार्ट ® संकेत भेज कर, यह अप करने के लिए तीन अतिरिक्त 4-20mA अनुरूप संकेतों के लिए संभव है.

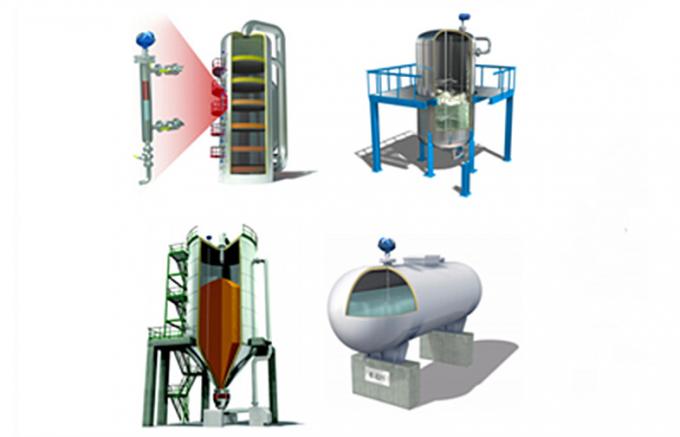

आवेदन:

Rosemount 5300 सीरीज स्तर ट्रांसमीटर तरल पदार्थ, slurries और ठोस पर चुनौतीपूर्ण स्तर और इंटरफ़ेस माप के लिए हमारे प्रीमियम 2 तार निर्देशित लहर राडार है. बेहतर विश्वसनीयता, राज्य के अत्याधुनिक सुरक्षा सुविधाओं, सरल हैंडलिंग, और असीमित कनेक्टिविटी - Rosemount 5300 सीरीज स्तर ट्रांसमीटर आप एक सबसे अच्छा में वर्ग प्रक्रिया रडार से उम्मीद होती है बचाता है.

विनिर्देशों:

प्रतियोगी लाभ:

प्रत्यक्ष स्विच प्रौद्योगिकी द्वारा प्रदान • उद्योग प्रमुख माप क्षमता और विश्वसनीयता
• उन्नत निदान और PlantWeb® कार्यक्षमता के साथ बढ़ संयंत्र उपलब्धता
• एक SFF> 90% के साथ SIL2 के लिए वृद्धि की सुरक्षा और सिद्ध FMEDA उपयुक्त
• मजबूत मॉड्यूलर डिजाइन से कम लागत और वृद्धि की सुरक्षा
एक बहु चर ™ ट्रांसमीटर के साथ • कम साधन गणना और प्रक्रिया पेनेट्रेशन
• बेहतर प्रदर्शन और सटीकता के कारण बेहतर throughput और उत्पाद की गुणवत्ता
• शक्तिशाली और आसान करने के लिए उपयोग विन्यास उपकरण और सहज संयंत्र एकीकरण के माध्यम से कम स्टार्टअप लागत
• स्मार्ट बिजली उत्पन्न करनेवाली इंटरफेस के साथ बेहतर EMC प्रदर्शन और उच्च सुरक्षा
• भविष्य कहनेवाला रखरखाव और आसान समस्या निवारण के साथ कम परिचालन लागत
