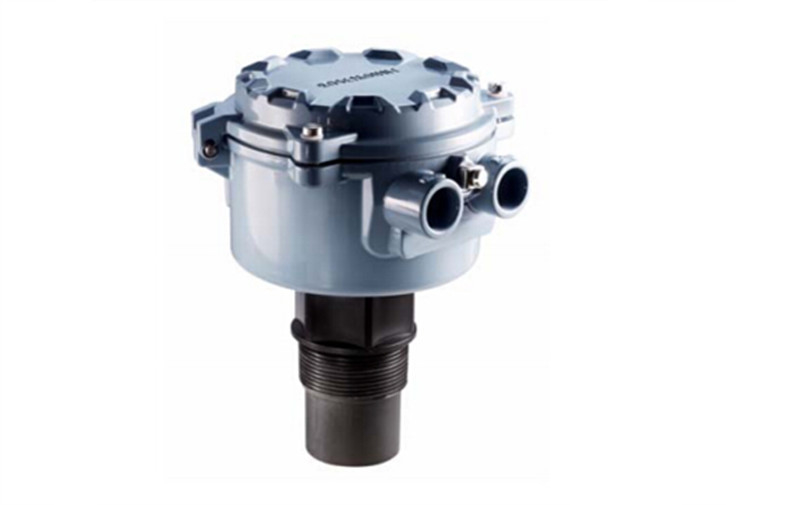

हार्ट उत्पादन के साथ Rosemount 3100 श्रृंखला अल्ट्रासोनिक स्तर ट्रांसमीटर 4-20mA

Rosemount 3100 श्रृंखला अल्ट्रासोनिक स्तर ट्रांसमीटर सरल -Up सेट और कम से कम रखरखाव के साथ संचालित करने के लिए

त्वरित विस्तार से:

· अल्ट्रासोनिक माप प्राचार्य

· सीमा को मापने 26 फुट या 36 फुट मॉडल पर निर्भर करता है

हार्ट उत्पादन उपलब्ध साथ · 4-20mA उत्पादन या 4-20mA

उपलब्ध · खतरनाक स्थान अनुमोदन मॉडल

· Polyurethan से ढके मरने के कलाकारों एल्यूमीनियम आवास

· प्रवेश संरक्षण: NEMA 4X, IP66

विवरण:

Rosemount 3100 श्रृंखला अल्ट्रासोनिक स्तर ट्रांसमीटर कई तरल अनुप्रयोगों के लिए उपयुक्त है कि अल्ट्रासोनिक प्रौद्योगिकी पर आधारित एक तरल स्तर ट्रांसमीटर है. Rosemount 3100 श्रृंखला अल्ट्रासोनिक स्तर ट्रांसमीटर सेट अप और संचालित करने के लिए सरल है. एक बार स्थापित, रखरखाव कम है. नहीं चलती भागों के साथ माप गैर संपर्क करने में आम तौर पर इंस्ट्रूमेंटेशन से संपर्क करने के साथ अनुभवी समस्याओं को समाप्त. Rosemount 3100 श्रृंखला अल्ट्रासोनिक स्तर ट्रांसमीटर जंग प्रतिरोधी PVDF सामग्री, सरल पुश बटन प्रोग्रामिंग, स्वत: तापमान मुआवजा, और एक गीला, 2 अभिन्न संकेत रिले में निर्मित एलसीडी डिस्प्ले.

प्रवेश स्तर के Rosemount 3101 अल्ट्रासोनिक स्तर ट्रांसमीटर 1-26 फुट की एक श्रृंखला और एक 4-20mA संकेत उत्पादन अधिक सरल स्तर या दूरी माप के लिए बनाया गया है.

Rosemount 3102 अल्ट्रासोनिक स्तर ट्रांसमीटर. 1 से 36 फुट की एक सीमा से अधिक स्तर या दूरी माप के लिए दो अभिन्न रिले है यह भी मात्रा और खुले चैनल प्रवाह गणना और एक 4-20mA / हार्ट उत्पादन सुविधाएँ.

Rosemount 3105 अल्ट्रासोनिक स्तर ट्रांसमीटर खतरनाक क्षेत्रों में उपयोग के लिए आंतरिक रूप से सुरक्षित है. हार्ट डिजिटल संचार भी प्रदान की जाती हैं. एक PVDF wetside साथ, Rosemount 3105 अल्ट्रासोनिक स्तर ट्रांसमीटर सबसे खतरनाक और संक्षारक अनुप्रयोगों में इस्तेमाल किया जा सकता है. इसके अलावा अभिन्न तापमान संवेदक से, एक वैकल्पिक बाहरी तापमान संवेदक दूरी और स्तर को मापने या मात्रा की गणना या एक खुला चैनल में प्रवाह करने के लिए इस्तेमाल किया जा सकता है जो Rosemount 3102 और 3105 अल्ट्रासोनिक स्तर ट्रांसमीटरों के साथ इस्तेमाल किया जा सकता है.

Rosemount 3101 स्तर ट्रांसमीटर
• 26 फुट. (8 मीटर) ऑपरेटिंग रेंज
• दो तार लूप संचालित, उत्पादन 4-20mA

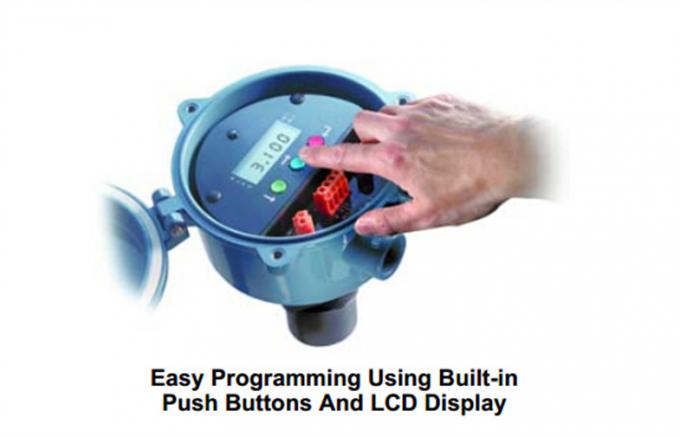

• इंटीग्रल एलसीडी डिस्प्ले और सरल पुश बटन प्रोग्रामिंग
• PVDF ट्रांसड्यूसर आवास wetside
• NEMA 4X, IP66 एल्यूमीनियम आवास

Rosemount 3102 स्तर ट्रांसमीटर
• 36 फुट. (11 मीटर) ऑपरेटिंग रेंज
• 4-20 मा हार्ट उत्पादन, और दो ​​अभिन्न संकेत रिले (SPST)
• इंटीग्रल एलसीडी डिस्प्ले और सरल पुश बटन प्रोग्रामिंग
• स्तर, दूरी, टैंक मात्रा के उपाय, और ओपन चैनल फ्लो

Rosemount 3105 स्तर ट्रांसमीटर
• 36 फुट. (11 मीटर) ऑपरेटिंग रेंज, और 4-20 मा हार्ट उत्पादन
• इंटीग्रल एलसीडी डिस्प्ले और सरल पुश बटन प्रोग्रामिंग
• स्तर, दूरी, टैंक मात्रा के उपाय, और ओपन चैनल फ्लो
• आंतरिक रूप से सुरक्षित, अनुमोदित एफएम, सीएसए, ATEX, और IECEx

आवेदन:

Rosemount 3100 श्रृंखला एक तरल स्तर ट्रांसमीटर पर आधारित है
कई तरल अनुप्रयोगों के लिए उपयुक्त है कि अल्ट्रासोनिक प्रौद्योगिकी.
अल्ट्रासोनिक नाड़ी संकेत संचारित और से परिलक्षित होते हैं
तरल सतह. ट्रांसमीटर परिलक्षित संकेत के लिए 'सुनता'
(गूँज) और संचारण और बीच समय देरी उपाय
प्राप्त.
तरल सतह के लिए दूरी स्वतः उपयोग कर की गणना कर रहा है
गणना समय देरी.
एक अभिन्न तापमान संवेदक लगातार हवा के उपाय
ट्रांसमीटर के आसपास तापमान. यह तो की गति की गणना
स्वतः के लिए दूरी compensating, हवा में ध्वनि
तापमान प्रभाव. 3102 और 3105 में एक रिमोट है
तापमान सेंसर विकल्प.
दूरी माप 4-20 मा के माध्यम से भेजा जा सकता है या
HART® उत्पादन.

विनिर्देशों:

प्रतियोगी लाभ:

उन्नत सॉफ्टवेयर विशेषताएं
• दिनचर्या (झूठी गूंज पंजीकरण) जानें
ट्रांसमीटर चार झूठे गूँज को ऊपर की अनदेखी करने के लिए सीख सकते हैं,
जब तक, अवरोधों को दर्शाती पल्स संकेत की वजह से
वास्तविक स्तर देखा जाता है.
• खाली टैंक मानचित्रण
एक टैंक खाली हो गया है, ट्रांसमीटर ऊपर की अनदेखी करने के लिए सीख सकते हैं
उपयोगकर्ता बातचीत के लिए आवश्यकता के बिना चार झूठे गूँज, करने के लिए.
• वर्तमान गहराई
नीचे संदर्भ स्वचालित रूप से एक का उपयोग कर सेट किया जा सकता है
ज्ञात उपयोगकर्ता प्रवेश गहराई.
• खाली के रूप में सेट करें
टंकी खाली हो गया है, नीचे संदर्भ हो सकता है
स्वचालित रूप से मापा दूरी पर रीसेट.
• दूरी ऑफसेट
सतह के लिए दूरी एक से समायोजित किया जा सकता है
उपयोगकर्ता से प्रवेश सकारात्मक या नकारात्मक ऑफसेट मूल्य.
• स्तर ऑफसेट
स्तर से समायोजित किया जा सकता है एक उपयोगकर्ता के दर्ज किए गए सकारात्मक या
नकारात्मक ऑफसेट मूल्य.
• निचला रिक्त
ट्रांसमीटर टैंक के एक क्षेत्र की अनदेखी करने के लिए सेट किया जा सकता है
नीचे अवरोधों से झूठे गूँज से बचने के लिए.
