4 - तार उच्च प्रदर्शन के साथ 5600 रडार Rosemount स्तर ट्रांसमीटर

4 - तार उच्च प्रदर्शन गैर के साथ 5600 रडार Rosemount स्तर ट्रांसमीटर - से संपर्क माइक्रोप्रोसेसर

त्वरित विस्तार से:

· 24-240V एसी / डीसी बिजली की आपूर्ति

· FMCW, 10 गीगा मुफ्त प्रचार रडार माप प्राचार्य

· 0.2 इंच सटीकता ±

· 4-20mA हार्ट संचार फाउंडेशन क्षेत्र बस उत्पादन

· पूर्व स्वीकृति: ATEX Flameproof, सीएसए explosionproof, एफएम: explosionproof, IECEx: Flameproof

· NEMA 4, IP66, IP67 प्रवेश संरक्षण

· दोहरी डिब्बों के साथ कास्ट एल्यूमीनियम बाड़े Molded

विवरण:

4 तार Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर उन्नत सिग्नल प्रोसेसिंग और स्मार्ट गूंज ट्रैकिंग सुविधाओं के लिए अनुमति देता है कि एक उच्च प्रदर्शन गैर संपर्क करने माइक्रोप्रोसेसर है. साथ में अपनी उच्च संवेदनशीलता के साथ रडार ट्रांसमीटर का पता लगाने और टैंक या पोत के भीतर सभी गूँज मूल्यांकन कर सकते हैं. Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर का समर्थन करता है और जटिल प्रक्रिया स्थितियों के लिए आसान से प्रक्रिया स्तर अनुप्रयोगों में एक सफल विन्यास को उपयोगकर्ता सहायता करता है.

Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर उच्चतम विश्वसनीयता और परिशुद्धता प्राप्त करने के लिए राज्य के कला माइक्रोवेव प्रौद्योगिकी का उपयोग करता है. यह तरल पदार्थ, slurries, और ठोस का स्तर उपाय. Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर तापमान, दबाव, भाप गैस के मिश्रण, और विभिन्न प्रक्रिया स्थितियों की एक विस्तृत रेंज में चल रही है.

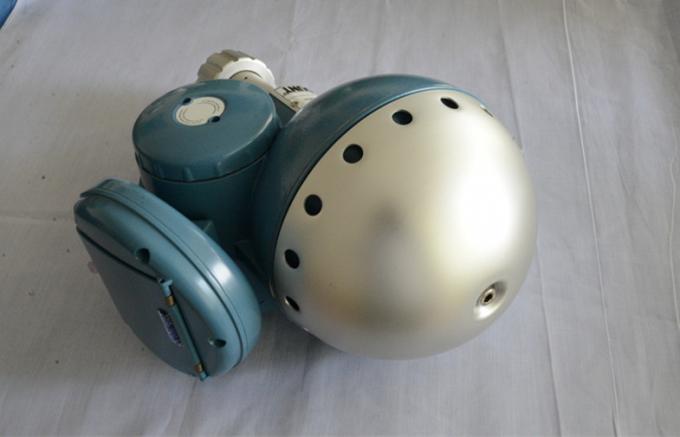

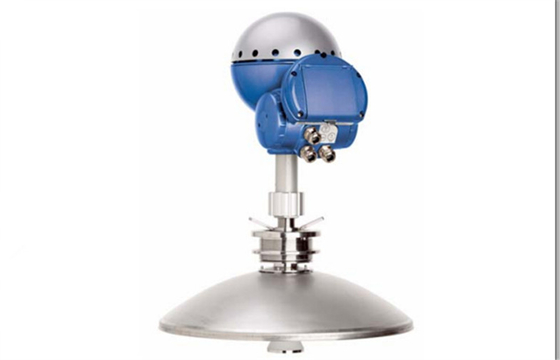

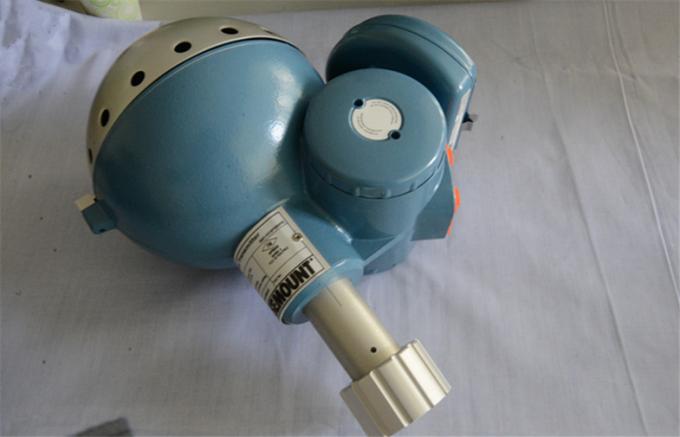

एक Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर एक ट्रांसमीटर सिर और एंटीना सहित एक टैंक कनेक्शन के होते हैं. ट्रांसमीटर सिर और इलेक्ट्रॉनिक्स के अंदर टैंक खोले बिना विनिमेय हैं. एंटेना चार मॉडलों में उपलब्ध हैं. रॉड एंटीना छोटे खुलने के साथ टैंक के लिए उपयुक्त है. एक मौजूदा टैंक निकला हुआ किनारा टैंक कनेक्शन के रूप में इस्तेमाल किया जा सकता है. शंकु एंटीना मुक्त प्रसार और पाइप घुड़सवार स्थापना के लिए उपयुक्त है. कोन एक्सटेंशन एक सफाई / निस्तब्धता कनेक्शन के साथ उपलब्ध है और वैकल्पिक शंकु एंटेना उपलब्ध हैं. प्रक्रिया मुहर एंटीना केवल स्वच्छ या संक्षारक अनुप्रयोगों के लिए उपयुक्त सामग्री को उजागर करता है. प्रक्रिया मुहर के पकवान PTFE से बना है. परवलयिक एंटीना भारी संदूषण का सामना कर सकते हैं, ठोस सामग्री के लिए उपयुक्त है, और धूल के वातावरण के प्रभाव को कम करने के लिए एक PTFE सुरक्षा कवर के साथ सुसज्जित किया जा सकता.

कोन और रॉड एंटेना, निस्तब्धता कनेक्शन के साथ शंकु, सिवाय एक सुरक्षात्मक थाली के साथ डिजाइन किए हैं. प्लेट और एक साथ टैंक सील और O-छल्ले (PTFE या क्वार्ट्ज) के साथ एंटीना (स्टेनलेस स्टील या वैकल्पिक सामग्री) टैंक वातावरण के संपर्क में गीला हिस्से हैं. यह एक मौजूदा निकला हुआ किनारा, या एक कम लागत निकला हुआ किनारा विकल्प के उपयोग की अनुमति देता है. ढीला flanges उपलब्ध हैं.

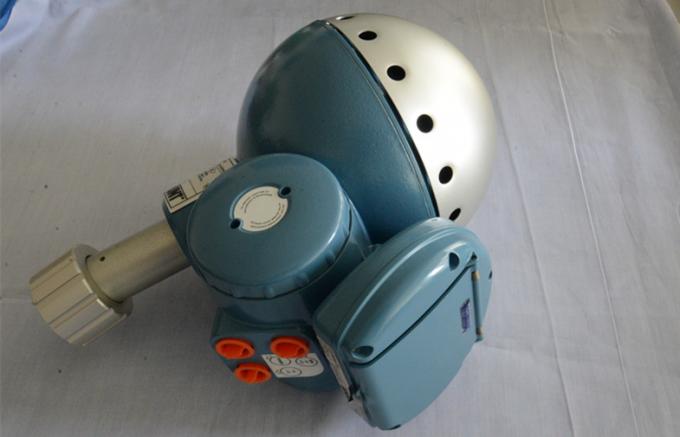

Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर 24 से 240V एसी या डीसी, 0-60 हर्ट्ज के लिए एक अति व्यापक निवेश सीमा के साथ एक बिजली की आपूर्ति है. ट्रांसमीटर सिर दो अलग जंक्शन बॉक्स हैं. एक एक गैर आंतरिक रूप से सुरक्षित प्राथमिक संकेत उत्पादन और बिजली की आपूर्ति केबल के लिए है. अन्य सामान्य रूप से आंतरिक रूप से सुरक्षित हैं (है) हार्ट / अनुरूप outputs के लिए या वैकल्पिक रूप से एक गैर माध्यमिक अनुरूप उत्पादन के लिए प्रयोग किया जाता है. प्राथमिक outputs हार्ट या नींव क्षेत्र बस हो, या तो या गैर सकता है. हार्ट और माध्यमिक अनुरूप outputs आवश्यक विकल्पों के आधार पर सक्रिय या निष्क्रिय हो सकता है.

आवेदन:

Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर उच्चतम विश्वसनीयता और परिशुद्धता प्राप्त करने के लिए राज्य के कला माइक्रोवेव प्रौद्योगिकी का उपयोग करता है. यह तरल पदार्थ, slurries, और ठोस का स्तर उपाय. Rosemount 5600 श्रृंखला रडार स्तर ट्रांसमीटर तापमान, दबाव, भाप गैस के मिश्रण, और विभिन्न प्रक्रिया स्थितियों की एक विस्तृत रेंज में चल रही है.

विनिर्देशों:

प्रतियोगी लाभ:

• सर्वश्रेष्ठ प्रदर्शन और uptime द्वारा प्रदान की
बाजार में अग्रणी संवेदनशीलता
• अनोखा सिग्नल प्रोसेसिंग के लिए अनुमति देता है
चुनौतीपूर्ण प्रक्रिया की स्थिति
• अत्यंत विश्वसनीय और सटीक स्तर
इसकी उच्च repeatability के कारण ट्रांसमीटर
• समायोज्य शक्ति के साथ आसान कनेक्शन
आपूर्ति, 24-240 Vac / डीसी, 0-60 हर्ट्ज
• बुद्धिमान के साथ आसान विन्यास और सेटअप
सॉफ्टवेयर समर्थन
• एक व्यापक साथ उच्च आवेदन लचीलापन
एंटेना और सामग्री का चयन
कोई संपर्क के साथ • कम से कम रखरखाव लागत

और कोई भागों चलती; कोई फिर से अंशांकन
आवश्यक

• विनिमेय ट्रांसमीटर सिर और
एंटेना
