2 के साथ 3051SAL Rosemount स्तर ट्रांसमीटर - तार 4 - 20 मा हार्ट प्रोटोकॉल

3051SAL Rosemount स्तर ट्रांसमीटर के साथ 2 - तार 4-20 mA हार्ट प्रोटोकॉल

त्वरित विवरण:

· Coplanar और लाइन में सेंसर मॉड्यूल प्लेटफार्मों

· गेज, निरपेक्ष या विभेदकों दबाव

· अप करने के लिए 10000 psia (690 पट्टी) दबाव रेंज

· प्रक्रिया कनेक्शन के विभिन्न प्रकार

· परिवेश तापमान सीमा: -40 185 ° f (-40 से 85 ° सी)

· 12-साल सीमित वारंटी

· 0-100% सापेक्षिक आर्द्रता

वर्णन:

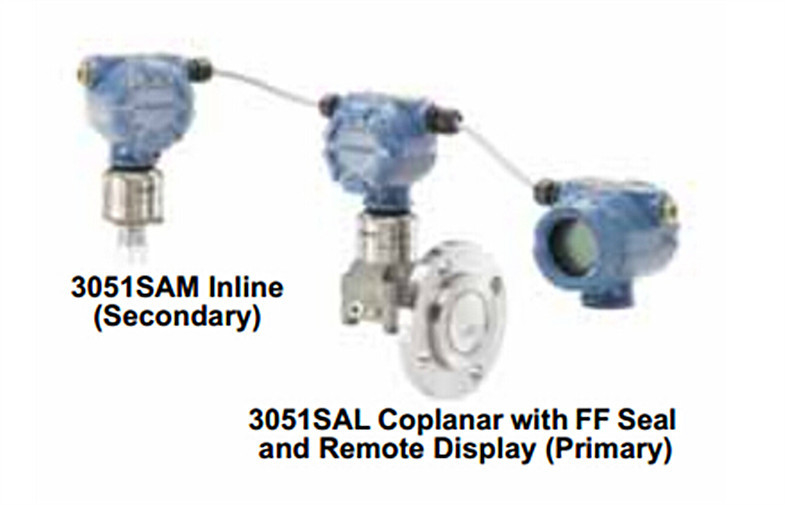

Rosemount 3051SAL तरल स्तर ट्रांसमीटर प्रणाली एक लचीला, 2-तार 4-20 mA हार्ट वास्तुकला कि विभेदकों दबाव (डी पी) इलेक्ट्रॉनिक रूप दो दबाव सेंसर कि एक गैर-स्वामित्व विद्युत तार एक साथ के साथ जुड़े रहे हैं का उपयोग कर परिकलन करता है।

लंबा जहाजों और आसवन स्तंभ, जो केशिका या आवेग पाइपिंग के परंपरागत रूप से आवश्यक लंबे समय लंबाई है 3051SAL नेताओं प्रणाली के लिए आदर्श आवेदन शामिल हैं। जब इन प्रकार के अनुप्रयोगों में इस्तेमाल किया, 3051S नेता प्रणाली प्रदान कर सकते हैं:

· और अधिक सटीक और repeatable डीपी मापन

· तेजी से प्रतिक्रिया समय

· सरलीकृत प्रतिष्ठान

· कम रखरखाव

अनुप्रयोगों:

Rosemount 3051SAL विभेदकों दबाव तर ट्रांसमीटर तरल स्तर मापन के लिए सेवा है।

निर्दिष्टीकरण:

जिस्मानी विनिर्देश:

· विद्युत कनेक्शन: 1/2 – 14 एनपीटी, G1/2, और M20 × 1.5 (CM20) नाली।

· प्रक्रिया सम्पर्क: 2-इंच (50 डी. एन.), 3-इंच (80 डी. एन.) या 4-इंच (DN 100); एएनएसआई 150, 300 या 600 वर्ग निकला हुआ किनारा; निकला हुआ किनारा JIS 10K, 20K, या 40K; पी. एन. 10/16 या PN 40 निकला हुआ किनारा लिए एफएफ और एफई सील flanges, १ इंच (डी. एन. 25) या 1.5-इंच (डी. एन. 40); एएनएसआई 150, 300 या 600 वर्ग निकला हुआ किनारा; निकला हुआ किनारा JIS 10K, 20K, या 40K; PN 40 आरएफ सील के लिए निकला हुआ किनारा, flanges, 1/4-18, 1/2-14, 3/4-14, या 1-11.5 एनपीटी महिला आर टी के लिए जवानों, 1.5 - में, 2 - में, या 3 - में। स्वच्छ त्रि-Clover शैली त्रि-क्लैंप अनुसूचित जाति के लिए जवानों, 4-में। स्वच्छ टैंक खुरपा SS जवानों के लिए।

· प्रक्रिया Wetted भागों: प्रक्रिया Diaphragms है 316L SST या मिश्र धातु C-276 या टैंटलम; CF - 3 मीटर या CW-12MW एक्स्टेंशन पार्ट है; निकला हुआ किनारा बढ़ते जस्ता-कोबाल्ट CS या SST चढ़ाया है।

· भागों: गैर-गीला इलेक्ट्रॉनिक्स आवास है कम-तांबा एल्यूमीनियम या CF - 8 एम (316 की डाली संस्करण SST)। बाड़े टाइप NEMA 4 X, आईपी 66, आईपी 68।

· संवेदक मॉड्यूल भरें द्रव है Coplanar का उपयोग करता है सिलिकॉन या अक्रिय Halocarbon, लाइन में श्रृंखला का उपयोग करता है सिलिकॉन Fluorinert FC-43।

· सील भरण द्रव: Syltherm XLT, सिलिकॉन 704, सिलिकॉन 200, अक्रिय, ग्लिसरीन, Neobee M-20, propylene glycol, और पानी।

प्रतिस्पर्धात्मक लाभ:

1. निकला हुआ किनारा, लड़ी पिरोया और स्वच्छ जवानों सहित प्रक्रिया कनेक्शंस की किस्म है।

2. संपूर्ण ट्रांसमीटर के लिए प्रदर्शन मात्रा निर्धारित / विधानसभा सील।

3. 4-20 mA हार्ट, फाउंडेशन क्षेत्र बस, और वायरलेस प्रोटोकॉल वैकल्पिक। वायरलेस के लिए आईईसी 62591 (वायरलेस हार्ट), 2.4 गीगा DSSS है।

4. अतिरिक्त ११९९ दूरस्थ माउंट सील भी प्रदर्शन में सुधार के लिए आदेश दिया जा सकता।

5. विनिर्देश ± 3 सिग्मा के लिए अनुरूपता।

6. सटीकता क्लासिक प्रकार के लिए काल का is±0.065%.

7. विद्युत आपूर्ति: बाहरी बिजली आपूर्ति की आवश्यकता। ट्रांसमीटर पर 10.5 – 36 वी डीसी नहीं लोड के साथ चल रही है। रिवर्स polarity सुरक्षा मानक है।

8. तापमान सीमा: परिवेश-40 से 85 ° सी एलसीडी, –40 एलसीडी के साथ 80 ° सेल्सियस के बिना के लिए।

9. आत्म निदान: यह एक सेंसर का पता लगाता है या या तो उच्च या कम के माइक्रोप्रोसेसर विफलता, अनुरूप संकेत चेतावनी ऑपरेटर के लिए संचालित है।
