Rosemount जल विश्लेषण उपकरण विश्लेषणात्मक 228 Toroidal डुबकी / निवेशन चालकता सेंसर

त्वरित विस्तार से:

Rosemount विश्लेषणात्मक द्वारा निर्मित

बीहड़ निर्माण

अधिकतम अस्थायी;

ओ तिरछी: 120 डिग्री सेल्सियस (248 ° एफ)

ओ तिरछी: 200 डिग्री सेल्सियस (392 ° एफ)

ओ Tefzel: 120 डिग्री सेल्सियस (248 ° एफ)

अधिकतम दबाव;

तिरछी ओ: 295 psig

ओ Tefzel: 200 psig

उच्च कंपन बर्दाश्त

अधिकतम केबल लंबाई: 200ft

इंटीग्रल सेवानिवृत्त

विवरण:

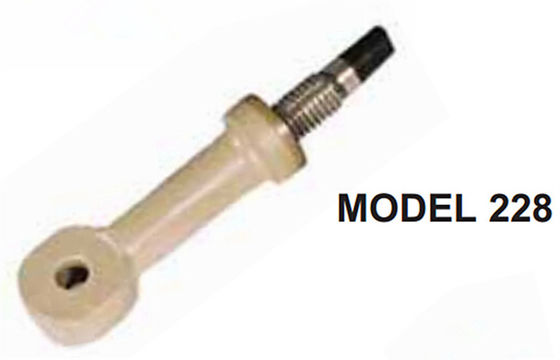

मॉडल 228 एक डुबकी-प्रविष्टि प्रकार toroidal सेंसर है. यह एक मौजूदा उत्प्रेरण द्वारा चालकता उपायों की वजह से, toroids नमूना छूने की जरूरत नहीं है, लेकिन प्लास्टिक में encased किया जा सकता है. इस प्रकार, धातु इलेक्ट्रोड सेंसर के विपरीत, मॉडल 228 सेंसर संक्षारक और गंदा नमूने में इस्तेमाल किया जा सकता है. यह भी उच्च चालकता तरल पदार्थ को मापने के लिए आदर्श है.

सेंसर गिलास भरा तिरछी नज़र में और भरे और रिक्त Tefzel® में उपलब्ध है. तापमान सीमा 248ºF (120ºC) है; एक उच्च तापमान (392ºF (200ºC)) तिरछी संस्करण उपलब्ध है. तिरछी शरीर सेंसरों के लिए दबाव सीमा 295 psig (2135 kPa एबीएस) और Tefzel शरीर सेंसरों के लिए 200 psig (1480 kPa एबीएस) है.

सेंसर की अनुमति देता है कि यांत्रिक और मार्गदर्शन त्याग विधानसभाओं प्रक्रिया को बंद करने और लाइन draining भी उपलब्ध है बिना प्रक्रिया पाइपिंग से हटा दिया जाना चाहिए.

विनिर्देशों:

गीला सामग्री: गिलास भरा तिरछी

तापमान: 32ºF - 248ºF (0ºC - 120ºC)

दबाव: 295 psig (2135 kPa एबीएस)

चालकता रेंज:
विश्लेषक 1056 और 56: 5 अमेरिकी / सेमी मिनट - 500 एमएस / सेमी अधिकतम
सभी दूसरों: अमेरिका के 50 सेमी / मिनट - 1000 एमएस / सेमी अधिकतम

प्रक्रिया कनेक्शन:
-80: 1 इंच MNPT
-81: 7/8 इंच 9 UNC

केबल लंबाई: 20 फीट (6.1 मीटर)

अधिकतम केबल लंबाई: 200 फीट (61 मीटर)

स्थापना: यह पूरी तरह से प्रक्रिया तरल में डूब जाता है, ताकि सेंसर स्थापित करें.

प्रतियोगी लाभ:

जंग और गैर संपर्क करने toroidal सेंसर के साथ दूषण प्रतिरोध - एसिड, आधार, और नमक समाधान की सांद्रता को मापने के लिए, गंदे संक्षारक, या उच्च चालकता तरल पदार्थ में इस्तेमाल के लिए महान.

पेंच या छोड़ देने योग्य स्थापना विकल्प सेंसर नीचे बंद और उपकरण draining बिना पाइपिंग और टैंकों से हटाया जा करने की अनुमति देता है.

बीहड़ निर्माण ऐसे ड्रिलिंग कीचड़ प्रकार के बरतन ट्रे के रूप में उच्च कंपन अनुप्रयोगों बर्दाश्त. धातु फ्रेम और toroids तिरछी (गिलास भरा) या Tefzel (गिलास भरा है या रिक्त) के साथ या तो overmolded रहे हैं.

उच्च तापमान (392oF (200oC)) उपलब्ध विकल्प
उच्च कंपन बर्दाश्त
अधिकतम केबल लंबाई: 200ft

अभिन्न RTDs साथ तापमान मुआवजा.
