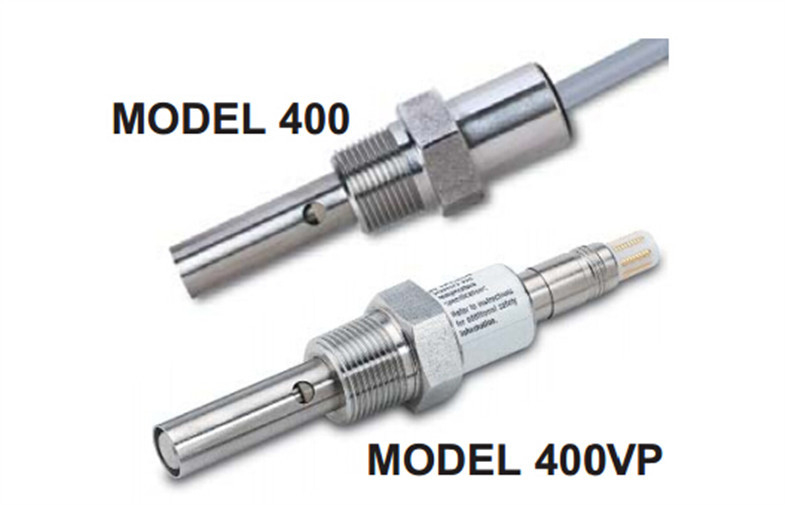

Rosemount जल विश्लेषण उपकरण विश्लेषणात्मक 400 / 400VP ENDURANCE सामान्य प्रयोजन चालकता सेंसर

त्वरित विस्तार से:

· Rosemount विश्लेषणात्मक द्वारा निर्मित

· प्रक्रिया कनेक्शन: 3/4 इंच MNPT

· तापमान: 32 221 ° एफ (0 डिग्री सेल्सियस 105)

· तापमान (विकल्प -60): 32 392 ° एफ (0 डिग्री सेल्सियस से 200)

· दबाव: 250 psig (1825 kPa एबीएस) अधिकतम

· वैक्यूम 7.4 PSIA (51 kPa एबीएस)

· गीला सामग्री:

ओ इलेक्ट्रोड; टाइटेनियम

शारीरिक ओ; 316 स्टेनलेस स्टील

इन्सुलेटर ओ; तिरछी नज़र

हे छल्ले ओ; EPDM

विवरण:

Rosemount विश्लेषणात्मक मॉडल 400 / 400VP धीरज चालकता सेंसर फिटिंग एक 3/4 इंच MNPT का उपयोग प्रक्रिया पाइपिंग में प्रत्यक्ष पेंच में सम्मिलन के लिए तैयार कर रहे हैं. मॉडल 400 सेंसर भी sidestream नमूनों में इस्तेमाल किया जा सकता है. एक 3/4 इंच झाड़ी के साथ एक 1 इंच पाइप टी एक उपयुक्त प्रवाह सेल है. एक 3/4 इंच पाइप टी 0.1 और 1.0 सेमी / कोशिकाओं के साथ इस्तेमाल किया जा सकता है. एक पारदर्शी प्लास्टिक प्रवाह सेल भी (पी.एन. 24091-02) उपलब्ध है.

ENDURANCE सेंसर चालकता सेंसर संपर्क कर रहे हैं. वे 0.01, 0.1, 1.0, और 10 / सेमी की सेल स्थिरांक में उपलब्ध हैं. सेल निरंतर का चुनाव चालकता पर निर्भर करता है. उच्च चालकता के नमूने बड़ा सेल स्थिरांक की आवश्यकता होती है. सिफारिश पर्वतमाला और सटीकता के लिए विश्लेषक उत्पाद डाटा शीट से परामर्श करें.

0.01, 0.1 और 1.0 सेमी / सेल स्थिरांक साथ सेंसर एक तिरछी इन्सुलेटर द्वारा अलग गाढ़ा टाइटेनियम इलेक्ट्रोड है. EPDM हे छल्ले प्रक्रिया तरल से सेंसर के आंतरिक भागों सील. 10 / सेमी सेल स्थिरांक साथ सेंसर ग्रेफाइट इलेक्ट्रोड और एक epoxy शरीर है.

Electrolytic चालकता तापमान के एक मजबूत समारोह है, और चालकता रीडिंग आम तौर पर एक संदर्भ के तापमान पर मूल्य में बदल रहे हैं. तापमान को मापने के लिए, धीरज सेंसर एक प्लैटिनम सेवानिवृत्त उपयोग करें. धातु इलेक्ट्रोड सेंसर में सेवानिवृत्त भीतरी इलेक्ट्रोड के अंदर है. Epoxy शरीर सेंसर में, सेवानिवृत्त सेंसर के अंत से फैलने वाला एक टाइटेनियम Thermowell में है.

मॉडल 400 सेंसर Variopol 6 त्वरित डिस्कनेक्ट निर्विवाद कनेक्टर के साथ उपलब्ध है. वायर परस्पर विश्लेषक के लिए केबल और सेंसर करने के लिए केबल चलाने. सेंसर केबल गोदाम में प्लग. सेंसर की जगह के लिए, बस Variopol फिटिंग काटना और एक नया सेंसर में प्लग. Rewire या फिर से दौड़ना केबल की कोई जरूरत नहीं है.

आवेदन:

Rosemount विश्लेषणात्मक 400 और 400VP ENDURANCE ™ सामान्य प्रयोजन चालकता सेंसर ठंडा पानी साफ करने के लिए उच्च शुद्धता पानी से लेकर आवेदन में चालकता के निर्धारण के लिए इरादा कर रहे हैं. सेंसर 20,000 अमेरिका / सेमी से कम चालकता होने स्वच्छ, गैर संक्षारक नमूने में उपयोग के लिए आदर्श होते हैं. *

कम तापमान (221 ​​° एफ / 105 डिग्री सेल्सियस) और उच्च तापमान विकल्प (392 ° एफ / 200 डिग्री सेल्सियस) दोनों उपलब्ध हैं. दबाव सीमा 250 psig (1825 kPa एबीएस) है. सेंसर अभिन्न केबल (मॉडल 400) के साथ या जल्दी काट Variopol केबल (मॉडल 400VP) के साथ उपलब्ध है.

सेंसर एक ¾ MNPT फिटिंग का उपयोग प्रक्रिया पाइपिंग में प्रत्यक्ष प्रविष्टि के लिए करना है. उन्होंने यह भी एक sidestream नमूने में इस्तेमाल किया जा सकता है. सेल स्थिरांक 0.01 / सेमी, 0.10 / सेमी, और 1.0 सेमी / कर रहे हैं.

* गंदे या संक्षारक नमूने के लिए या इस तरह के मॉडल 228 या 226 के रूप में उच्च चालकता, एक toroidal / आगमनात्मक सेंसर वाले नमूनों के लिए सिफारिश की है.

विनिर्देशों:

सेल स्थिरांक: 0.01, 0.1, और 1.0 सेमी /

गीला सामग्री:

इलेक्ट्रोड: टाइटेनियम

शरीर: 316 स्टेनलेस स्टील

इन्सुलेटर: तिरछी नज़र

हे छल्ले: EPDM

प्रक्रिया कनेक्शन: 3/4 इंच MNPT

तापमान: 32 - 221ºF (0 - 105ºC)

तापमान (विकल्प -60): 32 - 392ºF (0 - 200ºC)

दबाव: 250 psig (1825 kPa एबीएस) अधिकतम

वैक्यूम:. में 1.6 में पारा (5.2 kPa) हवा रिसाव कम से कम 0,005 SCFM (0.00014 एम 3 / मिनट) है.

केबल लंबाई (मॉडल 400 केवल): 10 फीट (3.1 मीटर) मानक; वैकल्पिक 50 फीट (15.2 मीटर)

प्रतियोगी लाभ:

कारखाने में मापा सेल लगातार अंशांकन साथ प्लग और प्ले सुनिश्चित करता है बाहर के बॉक्स
सटीकता. संपर्क करना चालकता सेंसर 0.01, 0.1, 1.0, और 10 / सेमी की सेल स्थिरांक में उपलब्ध हैं.

फिटिंग एक 3/4 इंच MNPT का उपयोग प्रक्रिया पाइपिंग में प्रत्यक्ष पेंचदार में डालने वाले.
400 सेंसर भी sidestream नमूनों में इस्तेमाल किया जा सकता है.

उपलब्ध है VARIOPOL (उपाध्यक्ष) जल्दी से काटना कनेक्टर्स.

एक तिरछी द्वारा अलग गाढ़ा टाइटेनियम इलेक्ट्रोड के साथ पानी तंग कनेक्शन
इन्सुलेटर. EPDM हे छल्ले प्रक्रिया तरल से सेंसर के आंतरिक भागों सील.

तापमान संवेदी प्लेटिनम RTDs बहुमुखी प्रतिभा प्रदान करता है.
तापमान: 32 - 221ºF (0 - 105ºC)
तापमान (विकल्प -60): 32 - 392ºF (0 - 200ºC)

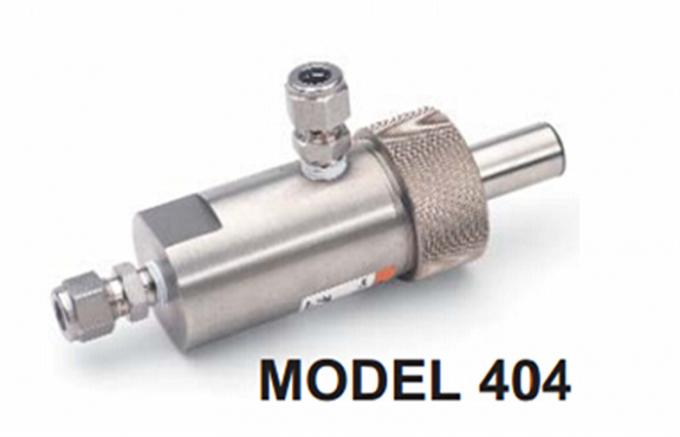

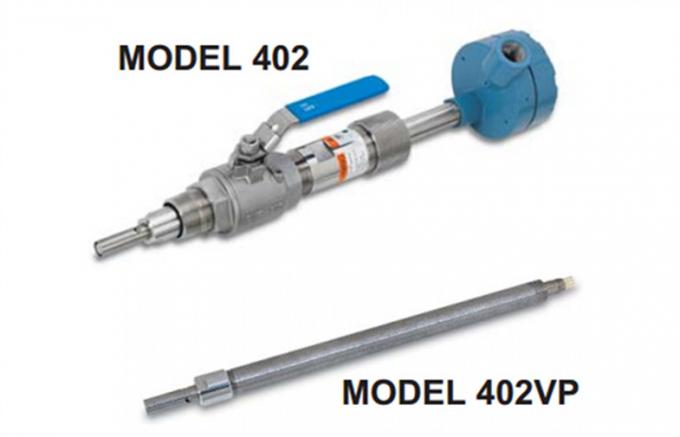

मॉडल 402 और 404 के साथ पेंच में, त्याग, और प्रवाह के माध्यम से विकल्पों के साथ बहुमुखी बढ़ते विन्यास.
