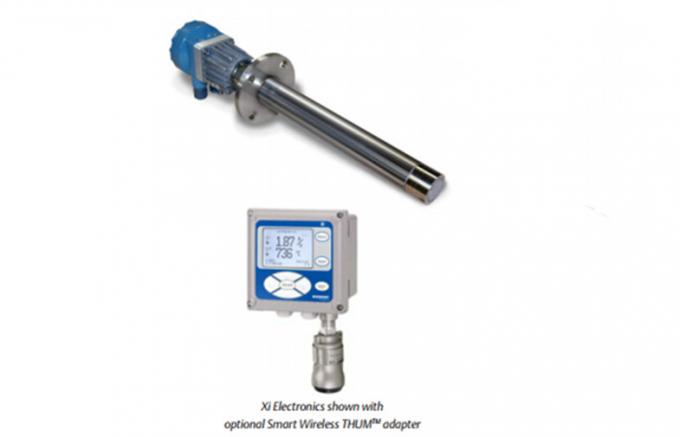

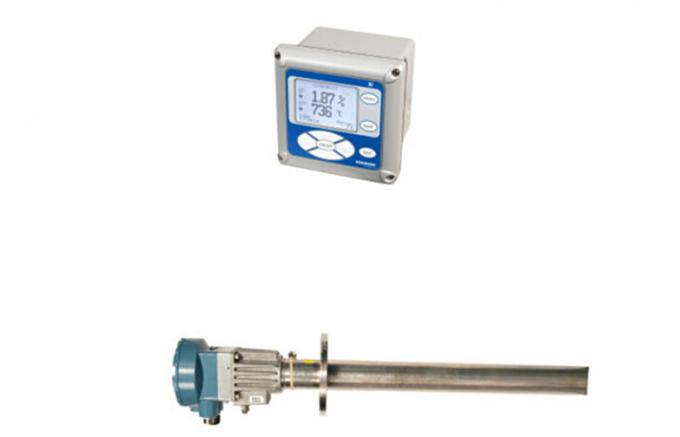

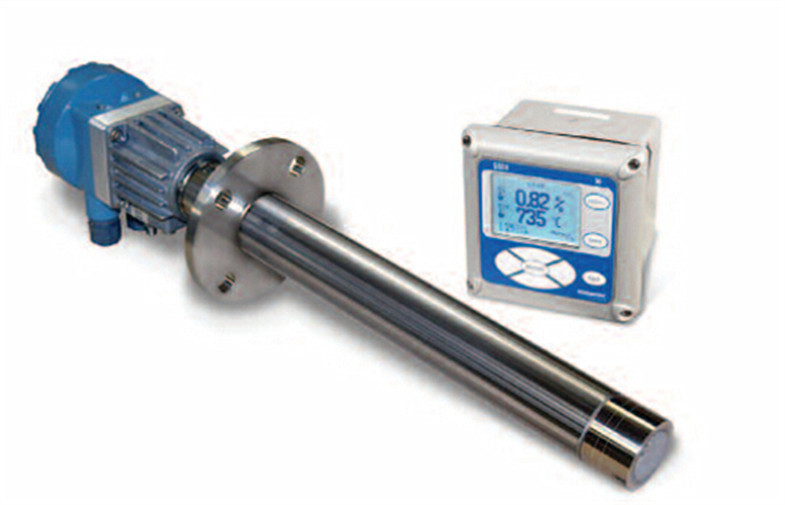

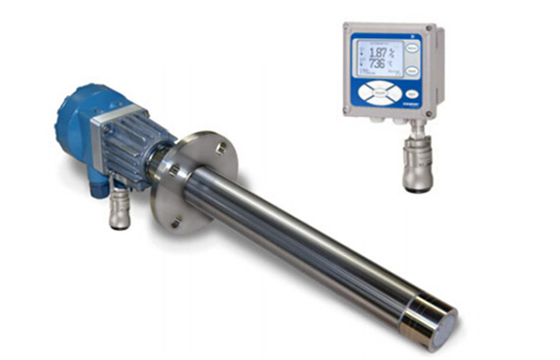

Rosemount विश्लेषणात्मक 6888 और Oxymitter दहन ग्रिप गैस विश्लेषक

त्वरित विस्तार से:

· Rosemount विश्लेषणात्मक द्वारा निर्मित

· पढ़ने का 0.75% या ± 0.05% O2 सटीकता ±

· डिजिटल हार्ट संचार

· नेट O2 सीमा: 0-50% तक चर 0-10%

· किसी भी मौजूदा O2 जांच स्थापना के लिए अनुकूलनीय

· उन्नत सेंसर निदान

· पूरी तरह से मरम्मत योग्य field

· बड़े बैकलिट एलसीडी डिस्प्ले

· उन्नत सॉफ्टवेयर सुविधाओं

विवरण:

Rosemount विश्लेषणात्मक 6888 आक्सीजन ट्रांसमीटर किसी भी दहन प्रक्रिया से आ ग्रिप गैसों में शेष ऑक्सीजन की सटीक मापन प्रदान करता है. इष्टतम दहन दक्षता इन प्रक्रियाओं और उत्पादन कर रहे हैं NOx, सीओ और सीओ 2 के निम्नतम स्तर से आ रही ग्रिप गैसों में ऑक्सीजन की आदर्श स्तर को बनाए रखने के द्वारा प्राप्त किया जा सकता है.

आसान उपयोग और एकीकृत करने के लिए आसान. यह बगल में विश्लेषक ग्राहक आसानी से उपयोग के साथ दिमाग में डिजाइन किया गया था. बहुत कम रखरखाव की आवश्यकता है कि एक अत्यंत विश्वसनीय जांच में जिसके परिणामस्वरूप नहीं चलती भागों या नमूने तंत्र शामिल हैं.

6888 में सीटू O2 विश्लेषक, सहित किसी भी दहन प्रक्रिया से आ ग्रिप गैसों में शेष ऑक्सीजन की सटीक मापन प्रदान करता है:

· बॉयलर

· Incinerators

· औद्योगिक ताप भट्टियां

· भट्टों

· प्रक्रिया हीटर

यह बगल में डिजाइन एक ग्रिप गैस धारा में सीधे सम्मिलित करता है जो एक जांच के अंत में एक zirconium ऑक्साइड संवेदन तत्व देता है. बहुत कम रखरखाव की आवश्यकता है कि एक अत्यंत विश्वसनीय विश्लेषक जिसके परिणामस्वरूप में नहीं चलती भागों या नमूने तंत्र, कर रहे हैं. जांच लंबाई 12 '18 "से उपलब्ध हैं, और एक पर्ची बढ़ते विकल्प किसी भी प्रविष्टि गहराई में एक लंबी जांच के माउंट करने की क्षमता प्रदान करता है. भारी दीवार जांच ट्यूब कटाव राख उड़ एक समस्या है जहां अनुप्रयोगों के लिए उपलब्ध हैं. उपकरणों के लिए उपलब्ध हैं 700 डिग्री सेल्सियस के लिए 1050 डिग्री सेल्सियस से ऊपर प्रक्रिया तापमान के लिए.

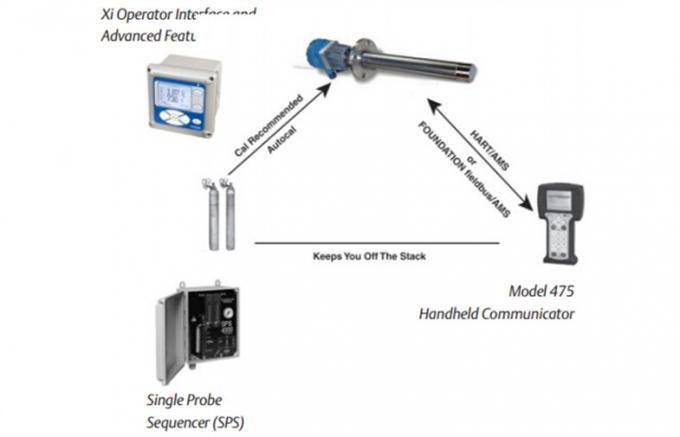

भट्ठी आपरेशन में है, और solenoid स्विचिंग के साथ पूरी तरह से स्वचालित अंशांकन भी उपलब्ध है, जबकि calibrations, ऑन लाइन किया जा सकता है.

6888 पूरी तरह से मरम्मत योग्य क्षेत्र है. सभी सक्रिय अवयव विसारक / फिल्टर, संवेदन सेल, हीटर और thermocouple, और सभी इलेक्ट्रॉनिक्स कार्ड सहित, बदला जा सकता है.

संकेत कंडीशनिंग इलेक्ट्रॉनिक्स महंगा संकेत केबल के लिए आवश्यकता को नष्ट करने, प्रत्येक जांच के सिर में रहते हैं. एक दोहरे चैनल ऑपरेटर इंटरफेस यूनिट, साधन की स्थापना औजार, और विफलताओं के निदान के लिए एक आसान से उपयोग तरीका प्रदान करता है.

आवेदन:

Rosemount विश्लेषणात्मक का दहन ग्रिप गैस एनालाइजर दहन दक्षता में सुधार करने के लिए बड़े औद्योगिक बॉयलर और भट्टियों के बाहर बह गैसों को मापने.

सीटू ग्रिप गैस Analyzers में Rosemount विश्लेषणात्मक लाइन किसी भी दहन प्रक्रिया (बॉयलर या भट्ठी) से उत्पन्न ग्रिप गैसों में शेष ऑक्सीजन उपाय. उत्पादन उनके व्यापार विश्लेषक आम तौर पर भट्ठी दक्षता अनुकूलित, और भी NOx और सीओ 2 की एक न्यूनतम राशि उत्पन्न जो भट्ठी बर्नर, में जा रहा गैसों का ईंधन / हवा अनुपात को नियंत्रित करने के लिए प्रयोग किया जाता है के रूप में.

विनिर्देशों:

मापन निर्दिष्टीकरण

नेट O2 रेंज:
0-50% तक चर 0-10%
(Xi इलेक्ट्रॉनिक्स 0-50% O2 श्रृंखला की पेशकश)

ऑक्सीकरण की स्थिति में शुद्धता:
पढ़ने का 0.75% या 0.05% O2 ±, जो भी अधिक है

न्यूनतम detectable सीमा:
0.02% O2

प्रक्रिया तापमान प्रभाव:
कम से कम 0.05% O2 100-700 डिग्री सेल्सियस से

अंशांकन गैस के जवाब की प्रणाली की गति:
कम से कम 8 सेकंड में कम से कम 3 सेकंड, T90 में प्रारंभिक प्रतिक्रिया. गैस परिवर्तन की प्रक्रिया के जवाब विसारक की प्रक्रिया गैस वेग और कण लोड हो रहा है के आधार पर भिन्न होगा

अंशांकन वैधता:
अंशांकन गैसों की प्रस्तुति बोतल से मेल खाता है
भीतर 0.02% ± O2 करने के लिए मूल्य

शर्तों को कम करने में शुद्धता (stoichiometer सुविधा, केवल):
पढ़ने के 0.1%, या 0.1% O2 ±, जो भी अधिक है

शर्तों को कम करने में प्रणाली की प्रतिक्रिया (stoichiometer सुविधा, केवल):
120 सेकंड में -T90 को कम करने के लिए ऑक्सीकरण से जा रहा.
30 सेकंड में -T90 ऑक्सीकरण को कम करने से जा रही है.

पर्यावरण मानकों

ट्रांसमीटर जांच:
प्रक्रिया गीला सामग्री 316L या 304 स्टेनलेस स्टील के हैं

प्रक्रिया तापमान सीमा:
0 705 डिग्री सेल्सियस (32-1300 ° एफ)
क्सी "heaterless आपरेशन" सुविधा के साथ 550-825C *
705 डिग्री सेल्सियस (1300 ° एफ) से ऊपर तापमान पर लगातार संचालित अगर कम सेल जीवन की उम्मीद की जा सकती है. 1050 डिग्री सेल्सियस (1922 ° एफ) वैकल्पिक बाईपास और जैकेट सामान परमिट आपरेशन

इलेक्ट्रॉनिक्स परिवेश के तापमान सीमा जांच:
70 डिग्री सेल्सियस के लिए -40 डिग्री (158 ° एफ -40 °)

जांच इलेक्ट्रॉनिक्स अंदर मापा तापमान सीमा:
85 डिग्री सेल्सियस के लिए -40 डिग्री (185 ° एफ -40 °)

प्रतियोगी लाभ:

चलती भागों और संवेदन कोई साथ विश्वसनीय विश्लेषक एक 5 साल के जीवन के साथ बेचता है.

एक ऑपरेटिंग भट्ठी में सुविधाजनक ऑनलाइन अंशांकन जांच सिर के अंदर घुड़सवार गैस स्विचन solenoids होड़.

अभिन्न इलेक्ट्रॉनिक्स

मंजूरी सामान्य प्रयोजन और खतरनाक क्षेत्रों में व्यापक अनुप्रयोगों के लिए अनुमति देते हैं.
