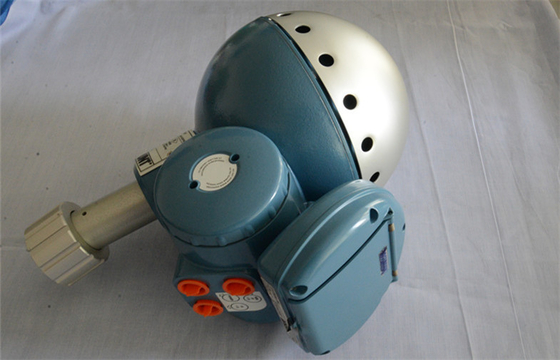

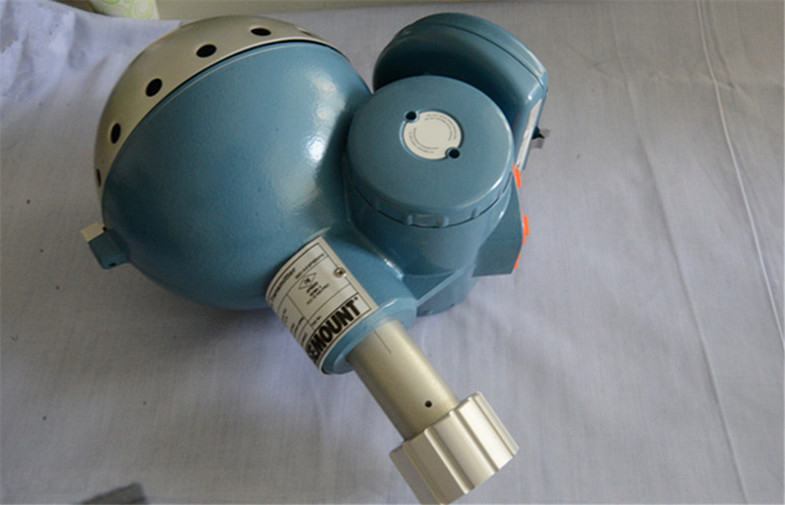

Rosemount 5600 रडार स्तर ट्रांसमीटर

Rosemount 5600 रडार ट्रांसमीटर स्तर

त्वरित विवरण:

· 24-240V एसी/डीसी विद्युत आपूर्ति

· FMCW, 10 गीगा मुक्त वीकृ रडार माप प्राचार्य

· ±0.2 इंच सटीकता

· 4-20mA हार्ट संचार फाउंडेशन क्षेत्र बस आउटपुट

· Ex-मंजूरी: ATEX Flameproof, CSA Explosionproof, FM:Explosionproof, IECEx: Flameproof

· NEMA 4, IP66, IP67 प्रवेश संरक्षण

· दोहरी डिब्बों के साथ कास्ट एल्यूमीनियम बाड़े ढाला

वर्णन:

4-तार Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर उन्नत सिग्नल प्रोसेसिंग और स्मार्ट इको-ट्रैकिंग सुविधाओं के लिए अनुमति देता है एक उच्च प्रदर्शन गैर संपर्क करके माइक्रोप्रोसेसर है। इसकी उच्च संवेदनशीलता के साथ साथ रडार ट्रांसमीटर का पता लगाने और सभी प्रतिध्वनियों के भीतर टैंक या पोत का मूल्यांकन कर सकते हैं। Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर का समर्थन करता है और उपयोगकर्ता को एक सफल कॉन्फ़िगरेशन प्रक्रिया तर अनुप्रयोगों में जटिल प्रक्रिया स्थितियों को आसानी से मदद करता है।

Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर उच्चतम विश्वसनीयता और परिशुद्धता प्राप्त करने के लिए राज्य के-अत्याधुनिक माइक्रोवेव प्रौद्योगिकी का उपयोग करता है। यह तरल, slurries, और ठोस के स्तर के उपाय। Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर तापमान, दबाव, वाष्प गैस मिश्रण, और विभिन्न प्रक्रिया स्थितियों की एक विस्तृत रेंज में चल रही है।

एक Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर एक ट्रांसमीटर सिर और एक टैंक कनेक्शन सहित ऐन्टेना के होते हैं। ट्रांसमीटर सिर और इलेक्ट्रॉनिक्स के अंदर टैंक खोलने के बिना विनिमय कर रहे हैं। एंटेना के चार मॉडल में उपलब्ध हैं। लोहे की छड़ ऐन्टेना छोटे खुलने के साथ टैंक के लिए उपयुक्त है। एक मौजूदा टैंक निकला हुआ किनारा टैंक कनेक्शन के रूप में इस्तेमाल किया जा सकता। कोन ऐन्टेना मुक्त-प्रचार-प्रसार और पाइप के लिए उपयुक्त है स्थापना पर चढ़कर। कोन एक्सटेंशन्स उपलब्ध हैं और वैकल्पिक कोन एंटेना सफाई / निस्तब्धता कनेक्शन के साथ उपलब्ध हैं। प्रक्रिया सील ऐन्टेना केवल स्वच्छ तरीके या संक्षारक अनुप्रयोगों के लिए उपयुक्त सामग्री को उजागर करता है। प्रक्रिया सील के पकवान PTFE के बना दिया है। परवलयिक ऐन्टेना ठोस सामग्री के लिए उपयुक्त है, भारी संदूषण का सामना कर सकते हैं, और एक PTFE सुरक्षात्मक आवरण के साथ धूल भरी वातावरण के प्रभाव को कम करने के लिए सुसज्जित किया जा सकता।

शंकु और रॉड एंटेना, कनेक्शन, निस्तब्धता के साथ शंकु को छोड़कर एक सुरक्षात्मक थाली के साथ डिजाइन किए हैं। प्लेट और एंटीना (स्टेनलेस स्टील या वैकल्पिक सामग्री) एक साथ टैंक सील और o-रिंगों (PTFE या क्वार्ट्ज) गीला भागों टैंक वातावरण को उजागर कर रहे हैं। यह एक मौजूदा निकला हुआ किनारा, या एक कम लागत वैकल्पिक निकला हुआ किनारा के उपयोग की अनुमति देता है। ढीले flanges उपलब्ध हैं।

Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर 240V को 24 से एक अल्ट्रा-वाइड इनपुट श्रेणी के साथ आपूर्ति एसी या डीसी, 0-60 हर्ट्ज की एक शक्ति है। ट्रांसमीटर सिर दो अलग-अलग जंक्शन बक्से है। एक के लिए एक गैर-आंतरिक रूप से सुरक्षित प्राथमिक संकेत उत्पादन और शक्ति केबल की आपूर्ति है। अन्य सामान्य रूप से के लिए आंतरिक रूप से प्रयोग किया जाता है (IS) हार्ट सुरक्षित / एनालॉग outputs या वैकल्पिक रूप से एक गैर-IS माध्यमिक एनालॉग आउटपुट के लिए। प्राथमिक outputs हार्ट या फाउंडेशन क्षेत्र बस , या तो के लिए IS या गैर-IS किया जा सकता है। हार्ट और द्वितीयक अनुरूप outputs या तो सक्रिय या निष्क्रिय आवश्यक विकल्प के आधार पर हो सकता है।

अनुप्रयोगों:

Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर उच्चतम विश्वसनीयता और परिशुद्धता प्राप्त करने के लिए राज्य के-अत्याधुनिक माइक्रोवेव प्रौद्योगिकी का उपयोग करता है। यह तरल, slurries, और ठोस के स्तर के उपाय। Rosemount 5600 श्रृंखला रडार तर ट्रांसमीटर तापमान, दबाव, वाष्प गैस मिश्रण, और विभिन्न प्रक्रिया स्थितियों की एक विस्तृत रेंज में चल रही है।

निर्दिष्टीकरण:

प्रतिस्पर्धात्मक लाभ:

• सर्वश्रेष्ठ प्रदर्शन और uptime द्वारा प्रदान की
बाजार संवेदनशीलता के अग्रणी
• अद्वितीय संकेत प्रसंस्करण के लिए अनुमति देता है
प्रक्रिया परिस्थितियों को चुनौती
• अत्यंत विश्वसनीय और सटीक स्तर
इसकी उच्च repeatability के कारण ट्रांसमीटर
• समायोज्य शक्ति के साथ आसान कनेक्शन
आपूर्ति, 24-240 Vac/डीसी, 0-60 हर्ट्ज
• आसान विन्यास और बुद्धिमान के साथ सेटअप
सॉफ्टवेयर समर्थन
• उच्च आवेदन लचीलापन एक व्यापक साथ
एंटेना और सामग्रियों का चयन
कोई संपर्क साथ • को कम से कम रखरखाव लागत

और नहीं भागों चलती; कोई पुनः अंशांकन
की आवश्यकता

• विनिमेय ट्रांसमीटर प्रमुखों और
एंटेना
