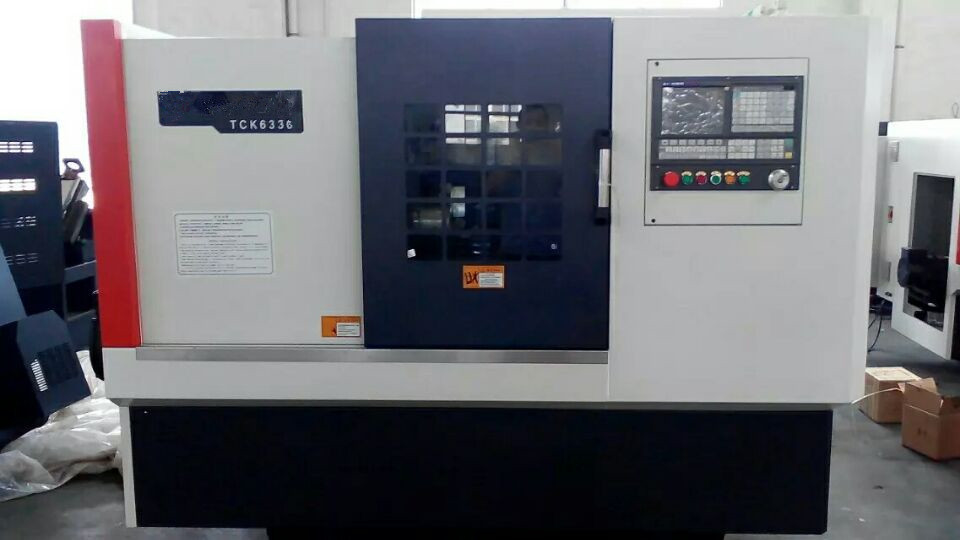

ताइवान रैखिक guideways के साथ 45 डिग्री तिरछा बिस्तर सीएनसी खराद मशीन

ताइवान रैखिक guideways के साथ 45 डिग्री तिरछा बिस्तर सीएनसी खराद मशीन

त्वरित विस्तार से:

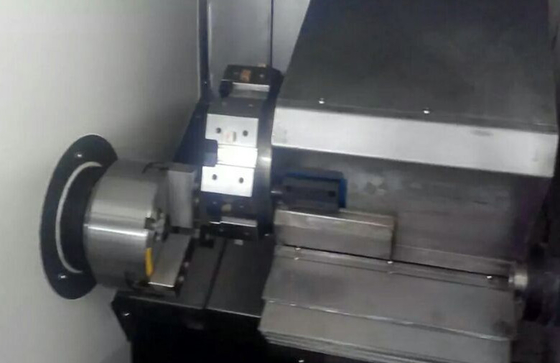

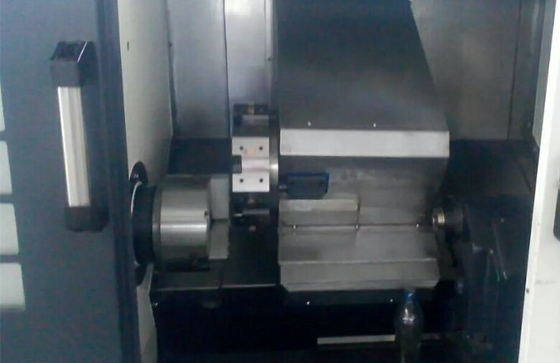

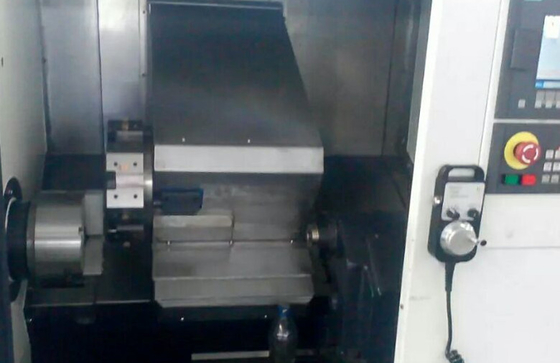

• 4 उपकरण गिरोह प्रकार पोस्ट
• धुरी 4000 RPM एकजुट
• ताइवान Hiwin रैखिक गाइडवे
• 6 "खोखला तेल सिलेंडर

विवरण:

यह मशीन 45 उच्चतम कठोर एकीकृत बिस्तर, बड़े टोक़ धुरी को गोद ले, ताइवान रैखिक गाइड तरीका है, इस मशीन उच्च कठोरता, उच्च परिशुद्धता और ऑपरेटर के करीब उच्च गति धुरी केंद्र लदान और उतराई workpieces है और अधिक सुविधाजनक बनाता है सुनिश्चित करता है।

एक विशेष रूप से डिजाइन किए भारी लोड हो रहा है नीचे बेस के साथ, मशीन बिस्तर चौड़ी प्लेट सख्त जरूरतों मशीनिंग उच्च stength पूरा करने के लिए सुनिश्चित मजबूत बनाया।

बी। उच्च कठोर और उच्च परिशुद्धता स्वतंत्र धुरी इकाई को अपनाने, पारेषण वी बेल्ट के द्वारा होता है, टिकाऊपन से शुरू करने और smoothly.lubrication लिपिड, जाहिर है धुरी के थर्मल विरूपण को कम करने, थर्मल स्थिरता और सटीक बढ़ा सकते हैं।

सी। खिला प्रणाली उच्चतम गति, उच्चतम मशीनिंग परिशुद्धता और उत्कृष्ट गतिशील प्रदर्शन को सुनिश्चित करने, मानक विन्यास के रूप में 58 डिग्री से अधिक ताइवान प्रसिद्ध ब्रांड Hiwin रैखिक गाइड तरीका है और Hiwin गेंद पेंच कठोरता अपनाने।

घ। ताइवान ब्रांड खोखला चक और खोखले तेल सिलेंडर, सहायक हाइड्रोलिक उपकरण बुर्ज और हाइड्रोलिक Tailstock, मानक विन्यास के रूप में जापान YASKAWA इमदादी मोटर से लैस।

ई। मानक विन्यास, वैकल्पिक में जीएसके, KND, Fanuc, मित्सुबिशी, सीमेंस आदि के रूप में ताइवान LNC नियंत्रक।

एफ। मशीन बिस्तर स्पष्ट रूप से चिप संदेश के लिए इस बीच आसान और तेजी से वृद्धि हुई है, 45 डिग्री तिरछा, उत्कृष्ट राल रेत अभिन्न बिस्तर, मरोड़ शक्ति और flexural कठोरता डाली एक टुकड़ा को गोद ले

पहले एक असर और गियर प्रसंस्करण के लिए उपयुक्त है

दूसरे प्रकार के उच्च गति और उच्च परिशुद्धता प्रसंस्करण के लिए उपयुक्त है

ग्राहकों के लिए उन्हें किसी भी प्रकार की चुन सकते हैं।

विनिर्देशों:

TCK6332

निर्दिष्टीकरण	इकाई	TCK6332
बिस्तर पर अधिकतम स्विंग	मिमी	Φ320
पार स्लाइड पर अधिकतम स्विंग	मिमी	Φ120
चक	इंच	कोलिट चक, 6
एक्स अक्ष यात्रा	मिमी	400
जेड अक्ष यात्रा	मिमी	300
स्पिंडल स्पीड	RPM	3,000rpm
तकला नाक		A2-5
धुरी के माध्यम से छेद व्यास	मिमी	Φ48
तकला बार व्यास	मिमी	Φ38
फास्ट खिला गति	एम / मिनट	15
काटना खिला गति	मिमी / मिनट	1-15,000
एक्स / z अक्ष मोटर टोक़	एनएम	7/7
तकला मोटर बिजली	किलोवाट	5.5
टूल बार खंड आकार	मिमी	25x25
एक्स / Z स्थिति सटीकता	मिमी	0.016 / 0.02
एक्स / जेड repeatability	मिमी	0,006 / 0,006
मशीन आयाम (एल * डब्ल्यू * एच)	मिमी	1600 * 1600 * 1630
एनडब्ल्यू	किलोग्राम	1700



TCK 6340

निर्माता मशीन TCK6340	विनिर्देश
मैक्स। बिस्तर पर झूले	400mm
मैक्स। पार स्लाइड पर झूले	120mm
एक्स अक्ष	300mm
z अक्ष	300mm
गाइडवे	ताइवान Hiwin रैखिक guideways
स्पिंडल स्पीड	1500rpm / 4500rpm
तकला नाक	A2-5
धुरी के माध्यम से छेद व्यास	48mm
तेजी से बढ़ गति	20m / मिनट
धुरी का मोटर	5.5kw
एक्स / Z मोटर टोक़	7/7 एनएम
टूल बार अनुभाग	25 * 25mm
उपकरण	4 उपकरण gany प्रकार पोस्ट
एक्स / Z स्थिति सटीकता	0.016 / 0.02 मिमी
एक्स / Z repeatability	0,006 / 0.006mm
मशीन आयाम	1800 * 1750 * 1700mm
एनडब्ल्यू	1800KG

आवेदन:

ऑटोमोबाइल, मोटरसाइकिल, इलेक्ट्रॉनिक्स, एयरोस्पेस, सैन्य उद्योग, तेल और अन्य उद्योगों के लिए लागू है, थोक में उच्च दक्षता के साथ और अधिक शंक्वाकार सतह, परिपत्र चाप सतह, रोटरी भागों के अंत चेहरा बदल सकता है और विभिन्न मीट्रिक और इंच धागे बदल सकती है और और उच्च परिशुद्धता स्वत: प्रसंस्करण

प्रतिस्पर्धात्मक लाभ:

• 45 डिग्री तिरछा बिस्तर सीएनसी खराद
• उच्च सटीकता ताइवान रैखिक guideways
• चिप का संदेश क्षमता बड़े और सुविधाजनक है, ग्राहक सामने या पीठ में संदेश चिप चुन सकते हैं
• तकला इकाई दो प्रकार, भारी काटने के प्रकार और उच्च गति प्रकार है
• गिरोह प्रकार के उपकरण पद

हमारे serives

1. इंजीनियरों से oversea मशीनरी सेवा करने के लिए उपलब्ध हैं। कुछ देशों में, हम oversea एजेंट है

कुछ ही समय में और पेशेवर बिक्री के बाद सेवा कर रही है।

ऑन लाइन या मोबाइल दिल सेवा करने के लिए 2. 24 घंटे के दिल।

हमारे कारखाने और ऑन लाइन में 3. प्रशिक्षण की लागत से मुक्त कर रहे हैं।

4. वारंटी 12 महीने, छोटे टूटे भागों की जगह लागत से मुक्त कर रहे है, स्पेयर पार्ट्स के साथ वितरित कर रहे हैं

ग्राहक सुविधा के लिए मशीन।

5. हम एजेंट कीमत और distributer कीमत सबसे अच्छा प्रस्ताव है।
